HLZX-01A

Hisense Inneneinheit

  • Kühlleistung nom. 2,5 bis 23,0 kW
  • Heizleistung nom. 3,0 bis 25,0 kW
  • Anbindung an bauseitige DX-Wärmeübertrager
  • Regelsignal 0-10 V
  • Raumtemperatursteuerung
  • Betriebs- und Störmeldungen
  • GLT-Anbindung mit Modbus Schnittstelle B544(E)

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

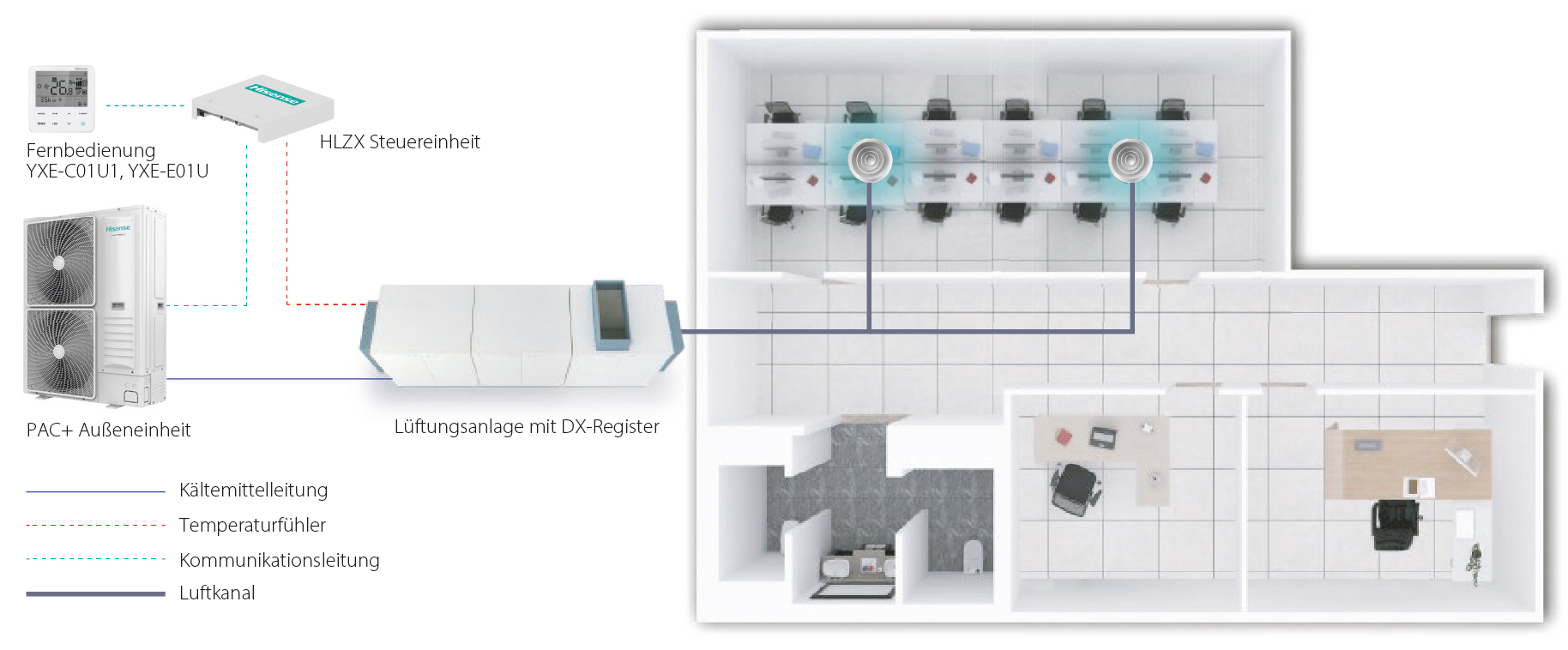

Das HLZX-Kit ist eine vielseitige Steuereinheit, die es Anlagenbetreibern ermöglicht, bauseitig in Lüftungsgeräten installierte Wärmeübertrager zum Kühlen oder Heizen in das Hisense PAC+ System zu integrieren. Mit einer Kühlleistung zwischen 2,5 und 23,0 kW und einer Heizleistung zwischen 3,0 und 25,0 kW in 9 Leistungsstufen bietet das System flexible Einsatzmöglichkeiten. In Abstimmung mit dem Hersteller eignet sich die HLZX-Steuereinheit zudem für spezifische Wasser-Wärmeübertrager zur Beheizung und Kühlung von Wasser.

Die Hisense Kabelfernbedienung des Typs YXE-C01U1 oder YXE-E01U muss separat bestellt werden.


Verfügbare Ausgänge:

  • Betriebsmeldung
  • Störung
  • Comp-ON
  • Abtau-Signal
  • Kühlbetrieb
  • Heizbetrieb


Steuerungsmöglichkeiten:

Die Steuereinheit verfügt über eine serienmäßige Kommunikationsschnittstelle, die eine bedarfsgerechte Ansteuerung des Anlagensystems ermöglicht. Die Raumtemperaturregelung kann wahlweise über eine Kabelfernbedienung oder über Regelsignale (0-5 V, 0-10 V, 4-20 mA, 0-10 kOhm) erfolgen. Eine Anbindung an eine Gebäudeleittechnik (GLT) ist dank des optionalen B544 Moduls über das Modbus-Protokoll ebenfalls realisierbar.



Merkmale
Innovative Technologien
Das HLZX-Kit ist darauf ausgelegt, Anforderungssignale zu empfangen, die der Gesamtkapazität, z. B. einer großen Lüftungsanlage entsprechen. Durch die automatischen Berechnungen ermittelt es präzise die erforderliche Leistung für das Außengerät.
Technische Daten Hisense Inneneinheit
Typ
HLZX-01A
Spannungsversorgung (V/Hz/Ph) 230/50/1
Betriebsbereich Kühlen (°C) -15 / +50
Betriebsbereich Heizen (°C) -20 / +24
Leistungsaufnahme Kühlen (kW) max. 0,11
Leistungsaufnahme Heizen (kW) max. 0,11
Leistungsbereich Heizen (kW) (3,0-25,0)
Leistungsbereich Kühlen (kW) (2,5-23,0)
Abmessungen HxBxT (mm) 290x290x61
Gewicht (Kg) 2,8
Baureihe Basic
Bauform Steuerungssysteme
Kältemittel R32
Steuerleitung NYM (mm²) 4x1,5
Zugehörige Artikel
Produktgalerie überspringen

Zugehörige Artikel

YXE-C01U1
YXE-C01U1
  • Temperatur-, Lüfter und Moduswahl
  • Timerfunktionen und Filterwartungssignal
  • Fehlerdiagnostik und Parameterkontrolle
  • Infrarotempfänger für L1 Infrarotsender
YXE-E01U Hisense Fernbedienung
YXE-E01U
  • Temperatur-, Lüfter und Moduswahl
  • Timerfunktionen und Filterwartungssignal
  • Fehlerdiagnostik und Parameterkontrolle
  • Soft-Touch-Key Tasten
  • Infrarotempfänger für L1 Infrarotsender
  • UP Dose oder Aufputzrahmen erforderlich
AUW26U4RS8
AUW26U4RS8
  • Kühlleistung: 2,6 kW
  • Heizleistung: 3,2 kW
  • Für Monobetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW35U4RS8
AUW35U4RS8
  • Kühlleistung: 3,5 kW
  • Heizleistung: 4,0 kW
  • Für Monobetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW52U4RJ8 Hisense Außeneinheit R32
AUW52U4RJ8
  • Kühlleistung: 5,0 kW
  • Heizleistung: 5,5 kW
  • Für Monobetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW71U4RK8 Hisense Außeneinheit R32
AUW71U4RK8
  • Kühlleistung: 7,0 kW
  • Heizleistung: 8,0 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW105U6RN8
AUW105U6RN8
  • Kühlleistung: 10,0 kW
  • Heizleistung: 11,0 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW125U6RN8 Hisense Außeneinheit R32
AUW125U6RN8
  • Kühlleistung: 12,1 kW
  • Heizleistung: 13,5 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW140U6RN8 Hisense Außeneinheit R32
AUW140U6RN8
  • Kühlleistung: 13,5 kW
  • Heizleistung: 16,0 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW200U6RZ8 Hisense Außeneinheit R32
AUW200U6RZ8
  • Kühlleistung: 19,0 kW
  • Heizleistung: 22,0 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
AUW250U6RZ8 Hisense Außeneinheit R32
AUW250U6RZ8
  • Kühlleistung: 23,0 kW
  • Heizleistung: 25,0 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
Zubehör (Optional)
Produktgalerie überspringen

Zubehör (Optional)

NEU
KGZ-SQL2
KGZ-SQL2
  • Sequenzer Box für HZX und HLZX Steuereinheiten
  • Kaskadenschaltung für 2 Systeme
  • Regelung über Leistungsanforderung (0-10 V)
  • Gleichmäßige Betriebslaufzeit der Systeme
NEU
KGZ-SQ6
KGZ-SQ6
  • Sequenzer Box für HZX und HLZX Steuereinheiten
  • Kaskadenschaltung für 2 - 6 Systeme
  • Regelung über Temperatursollwert oder Leistungsanforderung (0-10 V)
  • Automatisches Umschalten zwischen Kühl- und Heizbetrieb
  • Gleichmäßige Betriebslaufzeit der Systeme
B544(E)
B544(E)
  • Kommunikationsglied zwischen Modbus, BACnet, Simultan oder Zentral Netzwerkprotokoll und Innengeräten der Hisense RAC/PAC-Geräteserie
