VRF
Klimasysteme
Die heutigen Anforderungen an Klima- und Wärmepumpensysteme erfordern flexible Lösungen für unterschiedliche Gebäude und Anwendungen. Die VRF-Systeme von Hisense ermöglichen eine ganzjährige Nutzung zum Kühlen und Heizen und eignen sich unter anderem für Praxisräume, Büros, Hotels und Einkaufszentren.
Mit dem R32 Mini-VRF-System ergänzt Hisense das Portfolio um eine kompakte Lösung für Anwendungen mit geringeren Leistungsanforderungen. Das System kombiniert die Vorteile der VRF-Technologie mit einer kompakten Bauweise und bietet damit zusätzliche Möglichkeiten für die Planung und Umsetzung von Klimatisierungslösungen.
Mit dem R32 Mini-VRF-System ergänzt Hisense das Portfolio um eine kompakte Lösung für Anwendungen mit geringeren Leistungsanforderungen. Das System kombiniert die Vorteile der VRF-Technologie mit einer kompakten Bauweise und bietet damit zusätzliche Möglichkeiten für die Planung und Umsetzung von Klimatisierungslösungen.
VRF
Klimasysteme
Die heutigen Anforderungen an Klima- und Wärmepumpensysteme erfordern flexible Lösungen für unterschiedliche Gebäude und Anwendungen. Die VRF-Systeme von Hisense ermöglichen eine ganzjährige Nutzung zum Kühlen und Heizen und eignen sich unter anderem für Praxisräume, Büros, Hotels und Einkaufszentren.
Mit dem R32 Mini-VRF-System ergänzt Hisense das Portfolio um eine kompakte Lösung für Anwendungen mit geringeren Leistungsanforderungen. Das System kombiniert die Vorteile der VRF-Technologie mit einer kompakten Bauweise und bietet damit zusätzliche Möglichkeiten für die Planung und Umsetzung von Klimatisierungslösungen.
Mit dem R32 Mini-VRF-System ergänzt Hisense das Portfolio um eine kompakte Lösung für Anwendungen mit geringeren Leistungsanforderungen. Das System kombiniert die Vorteile der VRF-Technologie mit einer kompakten Bauweise und bietet damit zusätzliche Möglichkeiten für die Planung und Umsetzung von Klimatisierungslösungen.
Hi-Smart H5 Serie
- Modulares System
- Einzelmodul bis 45 kW, bis zu 2 Module kombinierbar
- Geringe Stellfläche
- Kühlbetrieb -10 °C bis +55 °C
- Heizbetrieb -25 °C bis +26 °C
- Self Cleaning Funktion
- Externe statische Pressung 50 Pa
- Effiziente Scroll-Kompressoren
- Invertertechnologie von Hisense
- Bus-Steuerungssystem
Die Hi-Smart H5 Serie erweitert das Hisense VRF-Portfolio um kompakte Außeneinheiten für kleinere und mittlere Anwendungen. Die verschiedenen Leistungsgrößen ermöglichen eine bedarfsgerechte Auswahl für unterschiedliche Projekte und bieten zusätzliche Möglichkeiten bei der Planung und Auslegung von VRF-Systemen.
Die kompakte Bauweise und das vergleichsweise geringe Gewicht der Außeneinheiten unterstützen eine flexible Installation auch bei begrenzten Platzverhältnissen. Damit eignet sich die Serie unter anderem für Projekte, bei denen die verfügbare Aufstellfläche oder die baulichen Gegebenheiten besondere Anforderungen an die Außeneinheit stellen. Die Hi-Smart H5 Serie verwendet das Kältemittel R32 und ergänzt damit das Hisense VRF-Portfolio um ein R32-basiertes System für kleinere und mittlere Anwendungen.

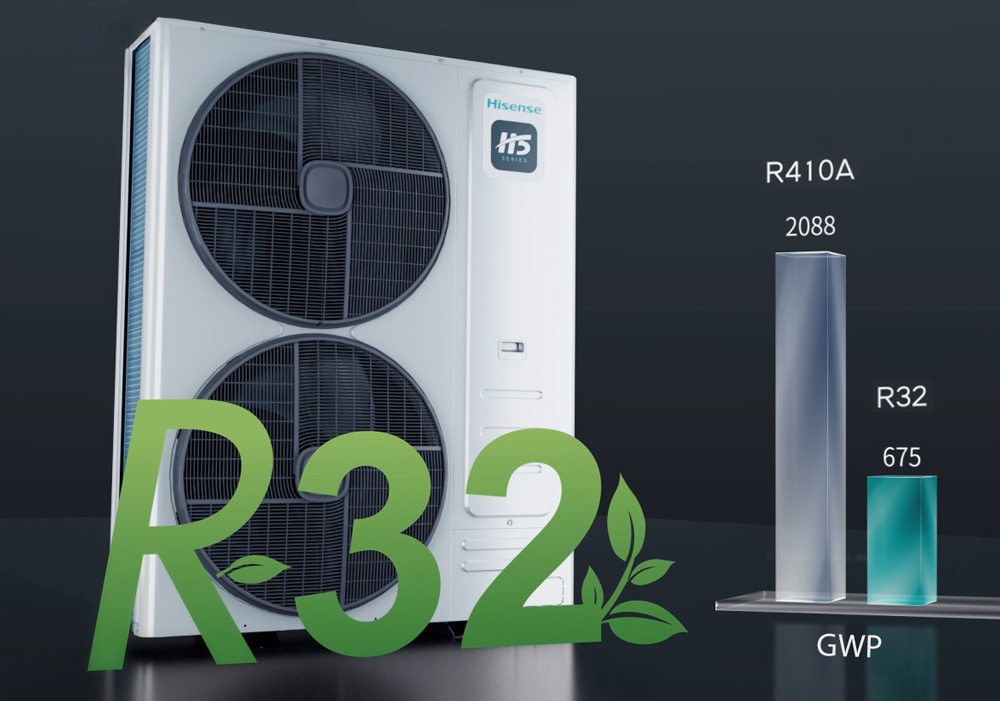

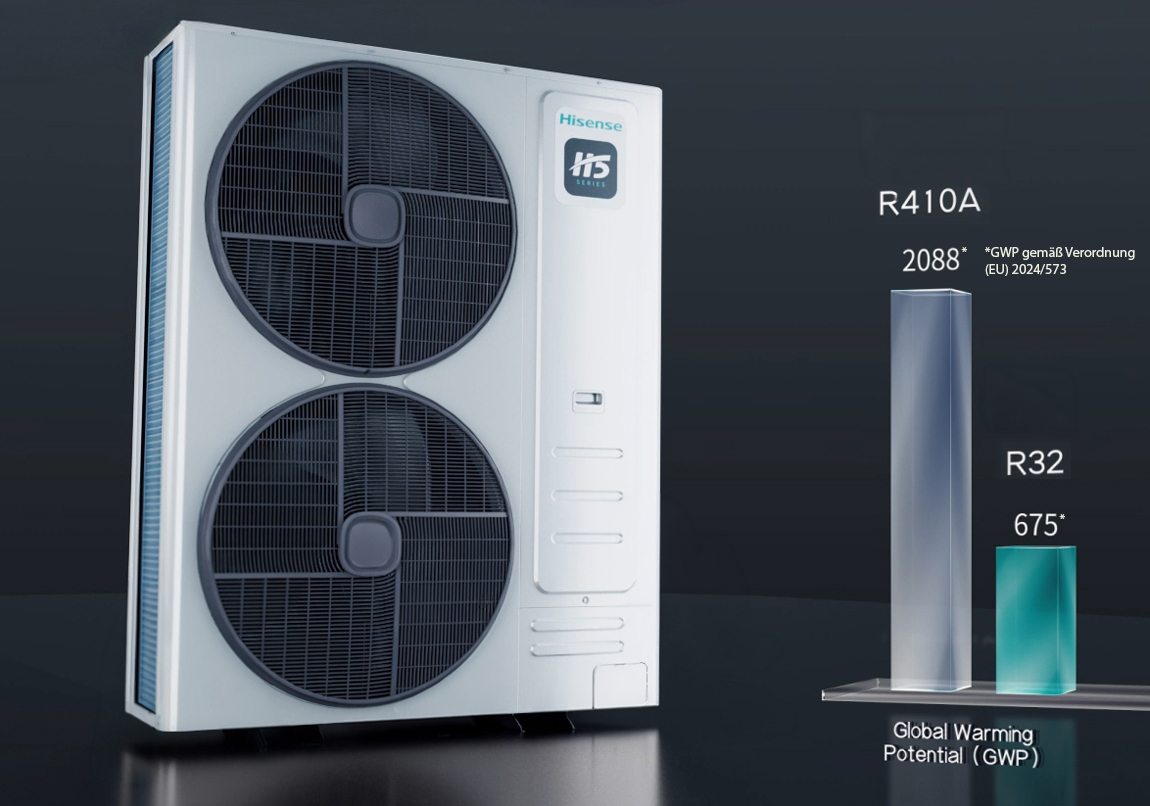

R32 Kältemittel
Hisense setzt das Kältemittel R32 in seiner VRF H5-Serie ein. R32 weist ein Treibhauspotenzial (GWP) von 675* auf und besitzt kein Ozonabbaupotenzial (ODP). Die Eigenschaften von R32 umfassen:
- Kein Beitrag zum Ozonabbaupotenzial (ODP)
- GWP von 675*
- Im Vergleich zu R410A ist bei gleicher Kälteleistung eine geringere Kältemittelfüllmenge möglich
- Einzelkomponenten-Kältemittel
*GWP gemäß Verordnung (EU) 2024/573

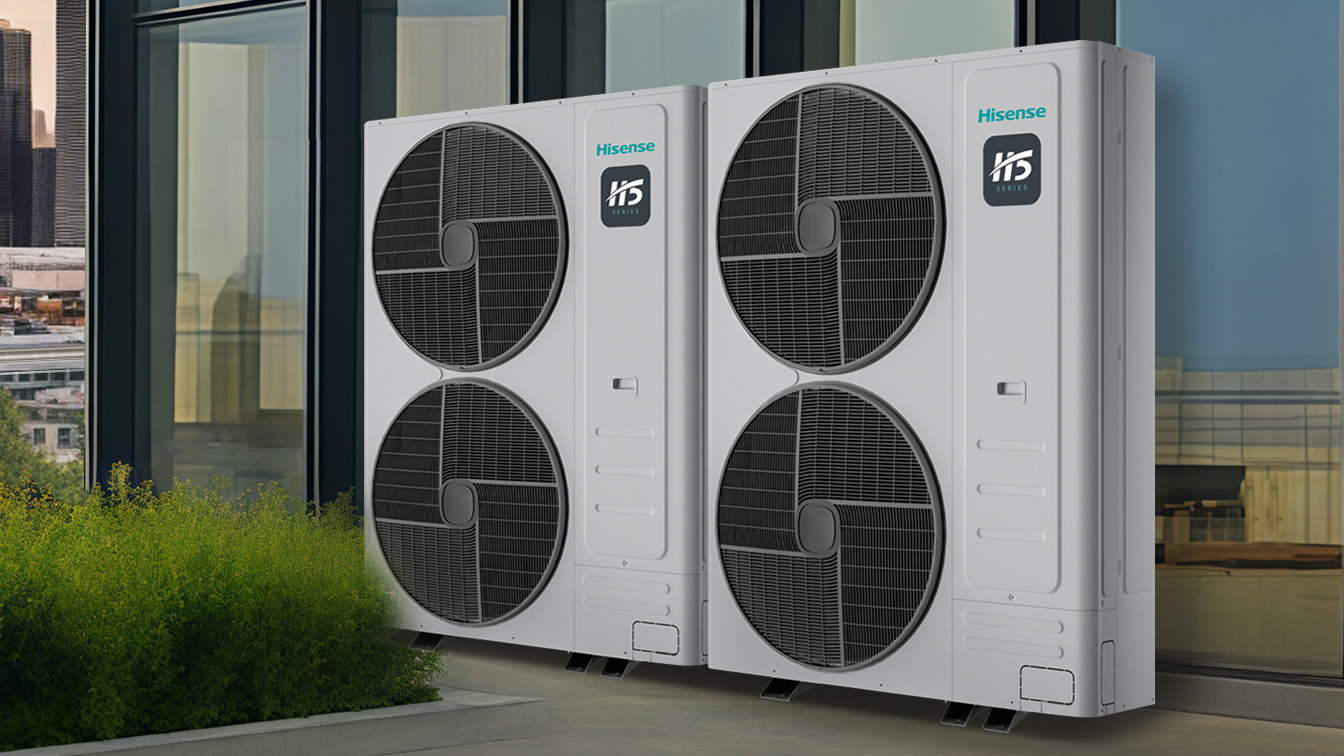

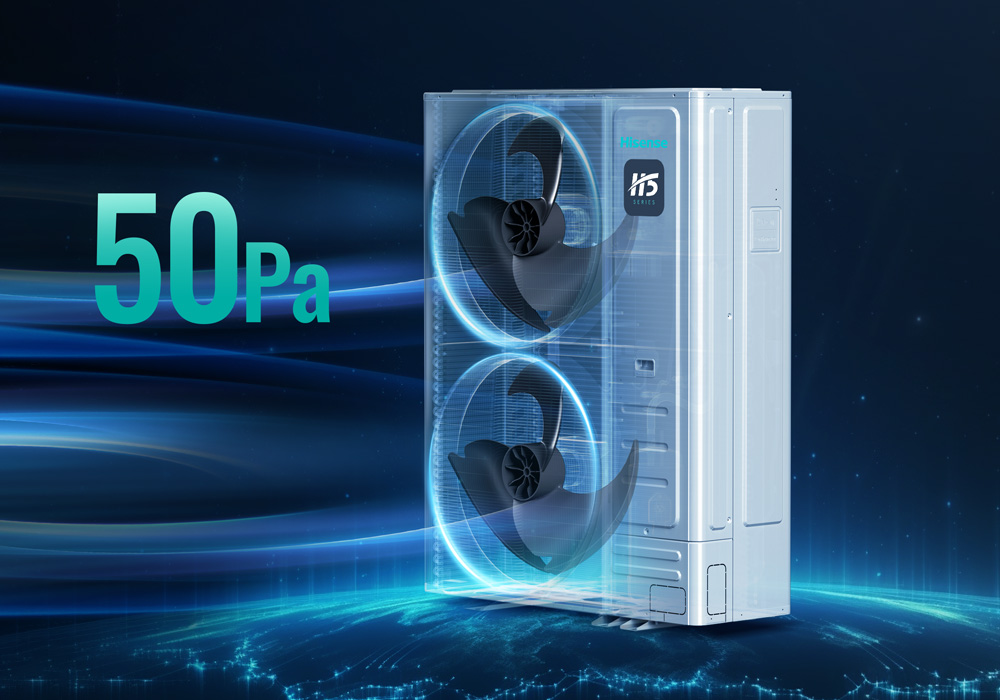

Hohe externe statische Pressung
Ein höherer externer statischer Druck bietet zusätzliche Möglichkeiten bei der Aufstellung von Außengeräten, insbesondere bei Installationen mit eingeschränkten Platzverhältnissen. Die Hi-Smart H5 Serie bietet einen maximalen externen statischen Druck von 35 Pa bzw. 50 Pa.
Dadurch können unter anderem längere Luftausblasstrecken realisiert werden. Auch eine Installation hinter Gittern oder vergleichbaren baulichen Elementen ist möglich, sofern die erforderlichen Betriebs- und Aufstellbedingungen eingehalten werden.
Hohe externe statische Pressung
Ein höherer externer statischer Druck bietet zusätzliche Möglichkeiten bei der Aufstellung von Außengeräten, insbesondere bei Installationen mit eingeschränkten Platzverhältnissen. Die Hi-Smart H5 Serie bietet einen maximalen externen statischen Druck von 35 Pa bzw. 50 Pa.
Dadurch können unter anderem längere Luftausblasstrecken realisiert werden. Auch eine Installation hinter Gittern oder vergleichbaren baulichen Elementen ist möglich, sofern die erforderlichen Betriebs- und Aufstellbedingungen eingehalten werden.

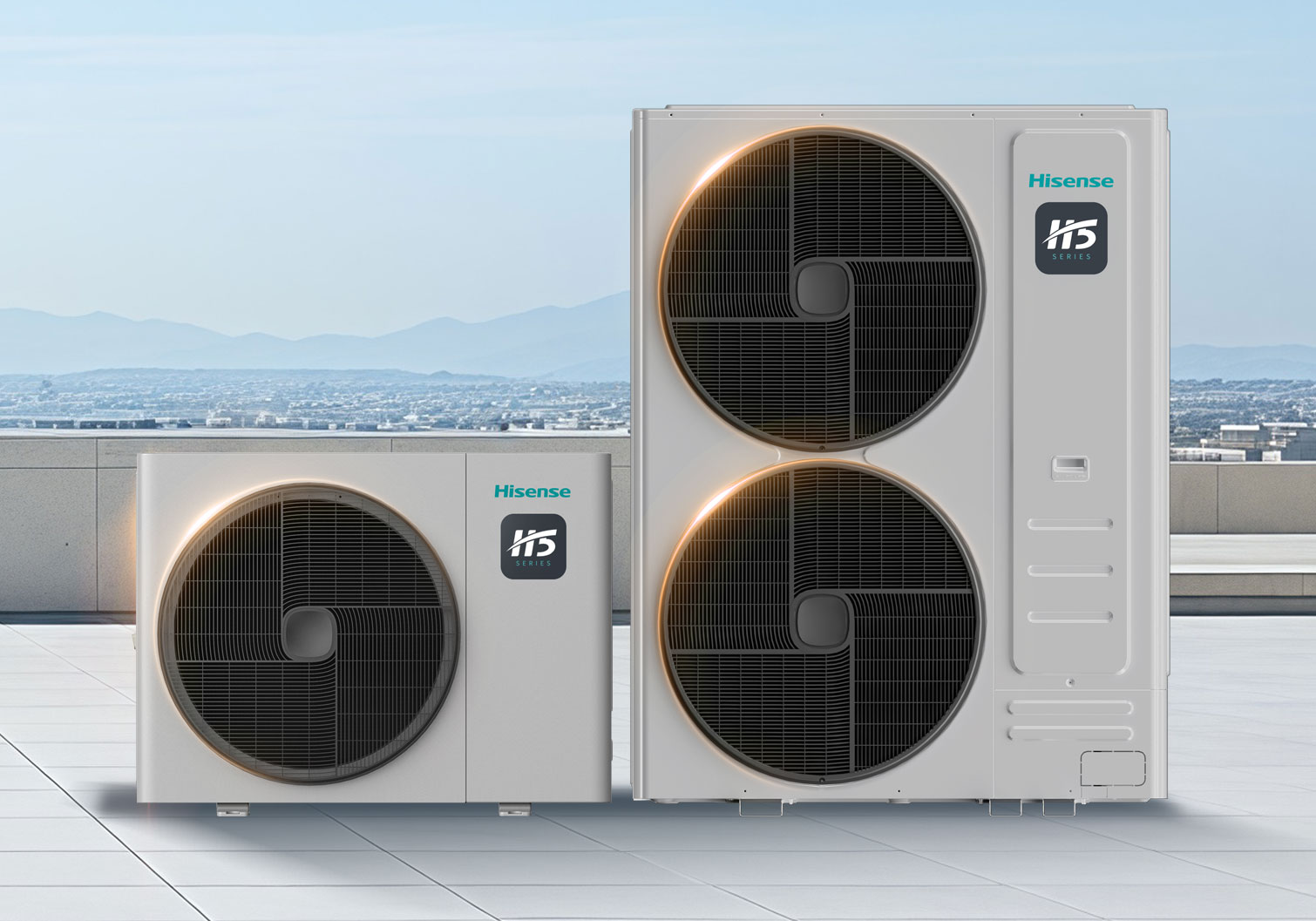

Kompakt und elegant
Die Hi-Smart H5 Außengeräte verfügen über eine kompakte Bauform und sind für Installationen mit begrenztem Platzangebot ausgelegt.
Die Außeneinheiten sind mit einer Höhe von 840 mm bzw. 1.650 mm erhältlich. Dadurch bieten sie verschiedene Möglichkeiten für die Aufstellung, beispielsweise auf Dachflächen oder in Bereichen, in denen die verfügbare Bauhöhe berücksichtigt werden muss.

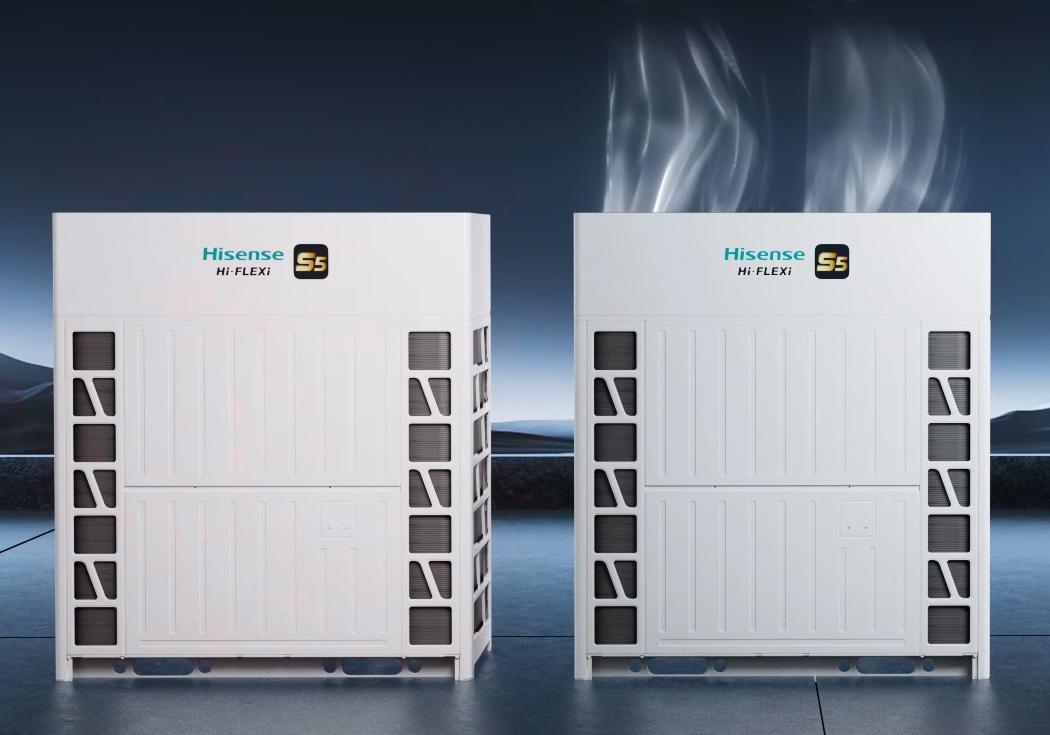

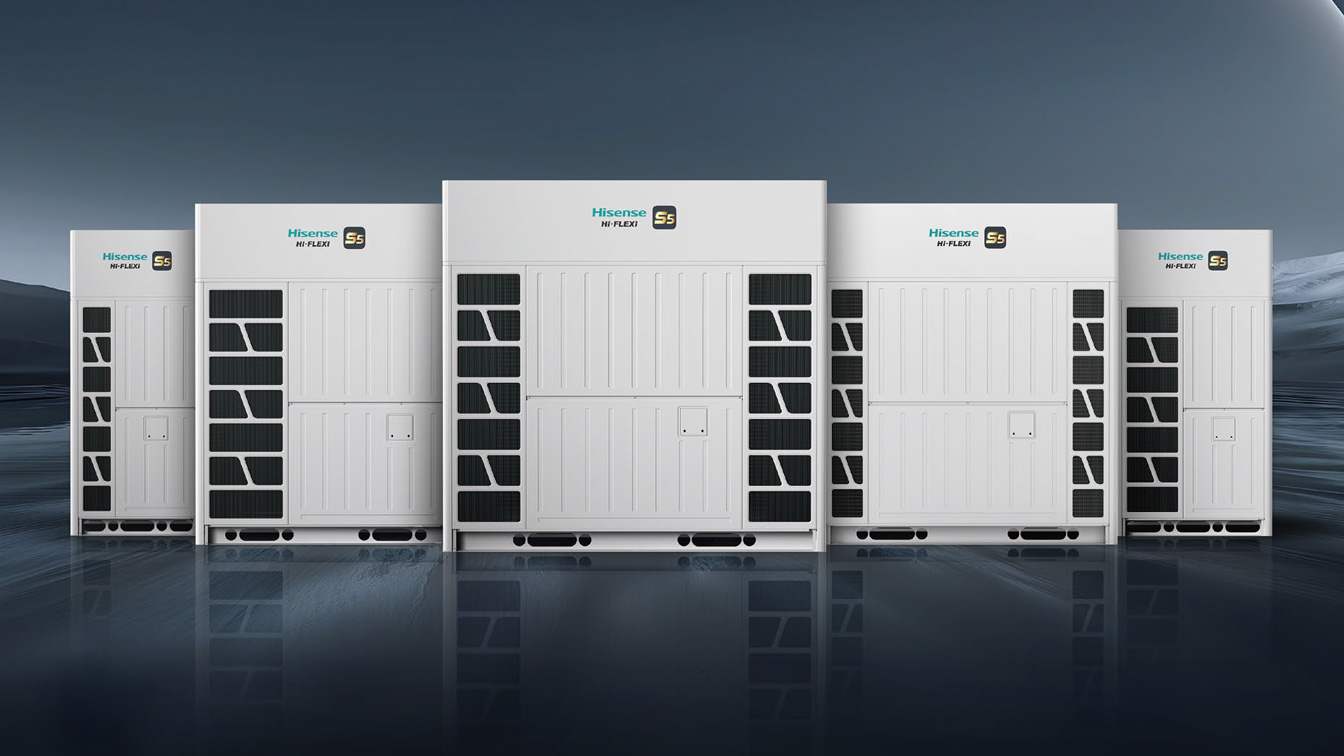

Hi-Flexi S5 Serie 2WAY
- Modulares System
- Einzelmodul bis 100 kW, bis zu 3 Module kombinierbar
- Kompaktes Design
- Kühlbetrieb -15 °C bis +55 °C
- Heizbetrieb -30 °C bis +30 °C
- Self Cleaning Funktion
- Externe statische Pressung 110 Pa
- Backup-System
- Invertertechnologie von Hisense
- Bus-Steuerungssystem
Die Hi-Flexi S5 VRF-Systeme bieten einen breiten Betriebsbereich und verschiedene technische Funktionen für die Planung und Auslegung von VRF-Systemen. Alle Außeneinheiten verfügen über einen vierseitigen Wärmetauscher, der bei gleicher Grundfläche einen 10–15 % höheren Luftdurchsatz ermöglicht.
Bei Modulkombinationen können die Außengeräte rotieren, wodurch sich die Betriebsweise im Abtaumodus insbesondere bei AHU-Anwendungen optimieren lässt. Unabhängig gesteuerte Wärmetauscher-Partitionen und elektronische Expansionsventile ermöglichen eine präzise Regelung des Kältemittelkreislaufs. Zusätzliche Backup-Modi unterstützen den Weiterbetrieb des Systems bei bestimmten Betriebs- oder Störzuständen. Damit bietet die Hi-Flexi S5 Serie vielseitige Möglichkeiten für VRF-Anwendungen im gewerblichen und privaten Bereich.
Flexible Installation

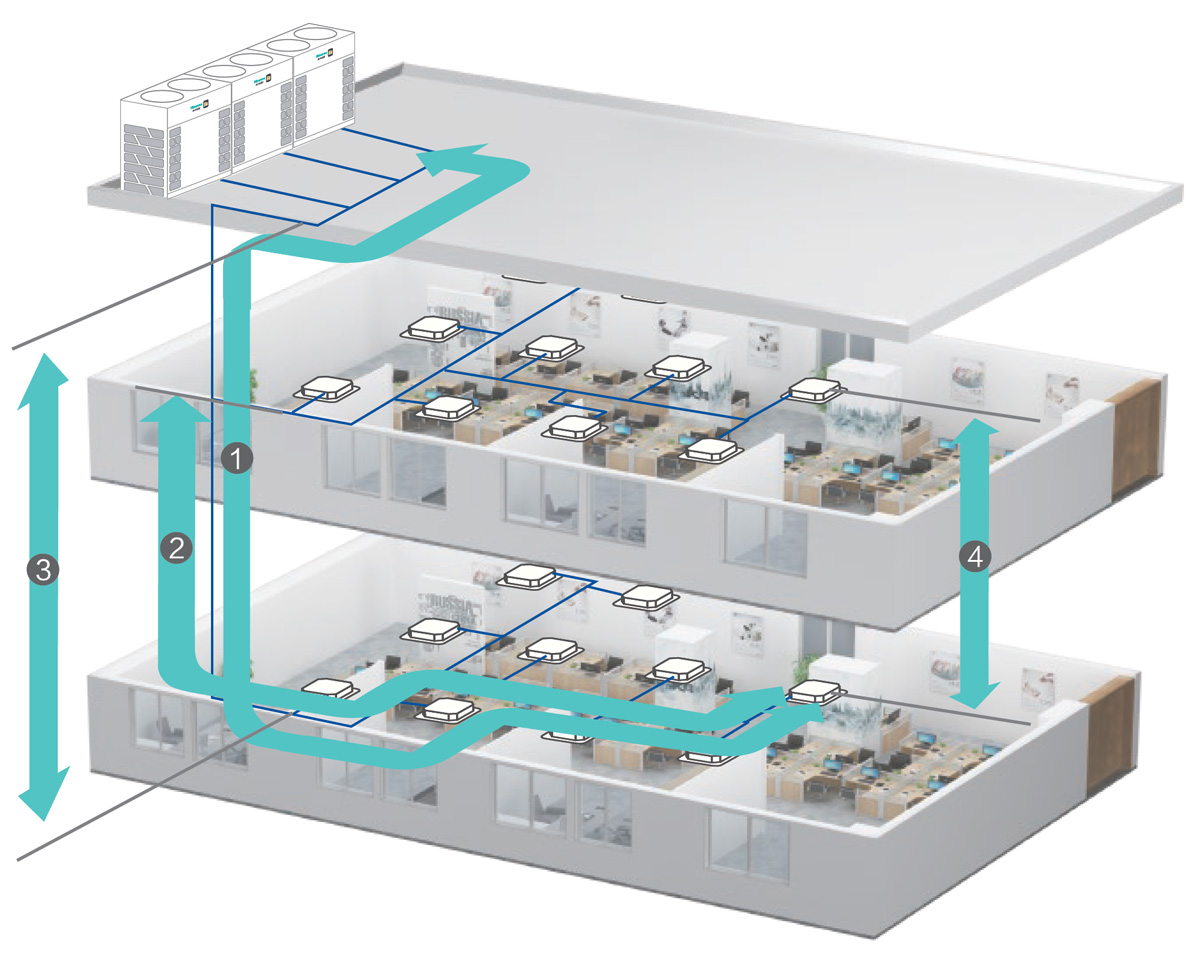

Die S5-Außeneinheit wurde für eine optimierte Rohrverlegung entwickelt und ermöglicht eine maximale Gesamtlänge von bis zu 1.100 m. Zudem wurde das
maximale Anschlussverhältnis auf 30 % bis 200 % erhöht, was die Planung und Installation vereinfacht.
- Maximale Länge eines einzelnen Rohrstrangs: 220 m
- Maximale Länge zwischen Verteilern: 90 m
- Maximaler Höhenunterschied zwischen IE und AE: 110 m
- Maximaler Höhenunterschied zwischen IE: 40 m
Betriebszeitenausgleich
Die Hisense S5 VRF-Außeneinheiten verfügen über eine Steuerung zum Ausgleich der Betriebszeiten zwischen den Modulen. Dadurch kann die Betriebszeit der einzelnen Außeneinheiten innerhalb einer Modulkombination ausgeglichen werden. Der Betriebszeitenausgleich unterstützt eine gleichmäßige Verteilung der Betriebsstunden auf die eingesetzten Module.

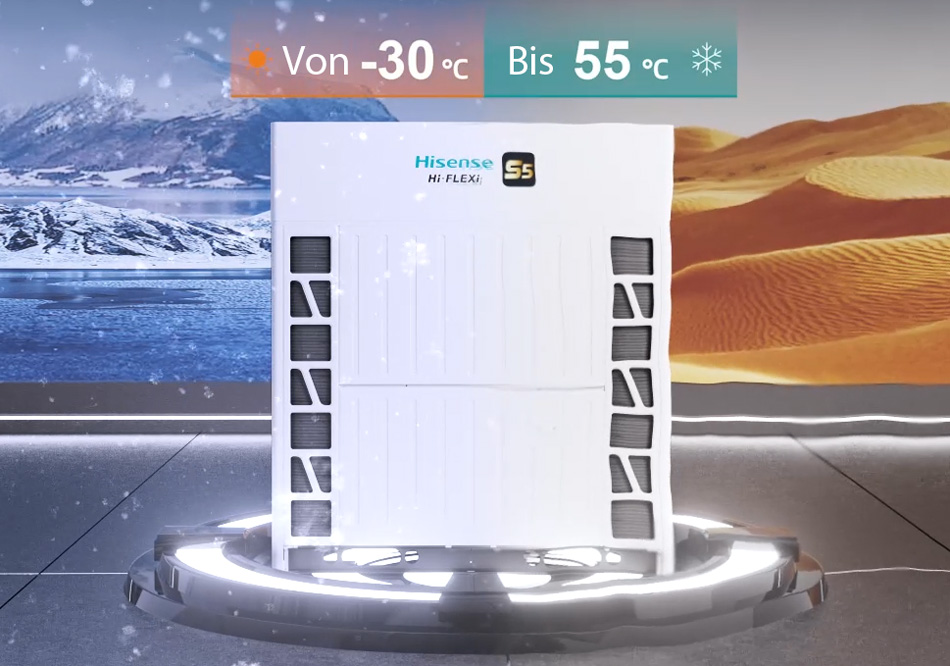

Breiter Einsatzbereich
Die Hi-FLEXi S5 Serie bietet einen breiten Einsatzbereich für unterschiedliche Witterungsbedingungen. Der Heizbetrieb ist bei Außentemperaturen bis -30 °C möglich, während im Kühlbetrieb Außentemperaturen von bis zu 55 °C vorgesehen sind. Damit können die Systeme auch bei niedrigen Temperaturen im Heizbetrieb und hohen Außentemperaturen im Kühlbetrieb eingesetzt werden.
Hi-Flexi S mavo+ Serie 2WAY
- Modulares System
- Einzelmodul bis 80 kW, bis zu 4 Module kombinierbar
- Kompaktes Design
- Kühlbetrieb -10 °C bis +55 °C
- Heizbetrieb -25 °C bis +16 °C
- Self Cleaning Funktion
- Externe statische Pressung 110 Pa
- Hocheffiziente Scroll-Kompressoren
- Invertertechnologie von Hisense
- Bus-Steuerungssystem
Die Hi-Flexi S mavo+ VRF-Systeme verbinden eine modulare Bauweise mit vielfältigen Möglichkeiten für die Klimatisierung größerer Gebäude. Die Systeme können zum Kühlen oder Heizen eingesetzt werden und ermöglichen eine ganzjährige Nutzung der Raumklimatisierung. Durch die Kombination mehrerer Außeneinheiten lassen sich unterschiedliche Leistungsanforderungen und Anlagenkonfigurationen realisieren. Damit eignet sich die Hi-Flexi S mavo+ Serie für vielfältige Anwendungen im gewerblichen und privaten Bereich.

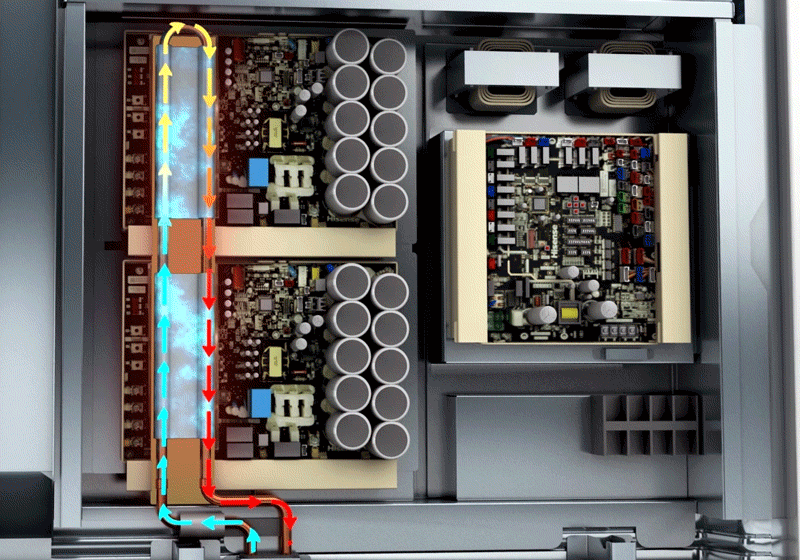

360° Kältemittel-Kühltechnologie
Dank der 360° Kältemittelkühltechnologie führt die Hi-Flexi S mavo+ Serie die Wärme zuverlässig von der Hauptplatine ab, wodurch das Wechselrichtermodul und des Schaltkasten stabil gekühlt werden. Ein neu integrierter Kühlkörper trägt zur Verbesserung der Zuverlässigkeit der Geräte bei hohen Umgebungstemperaturen bei.

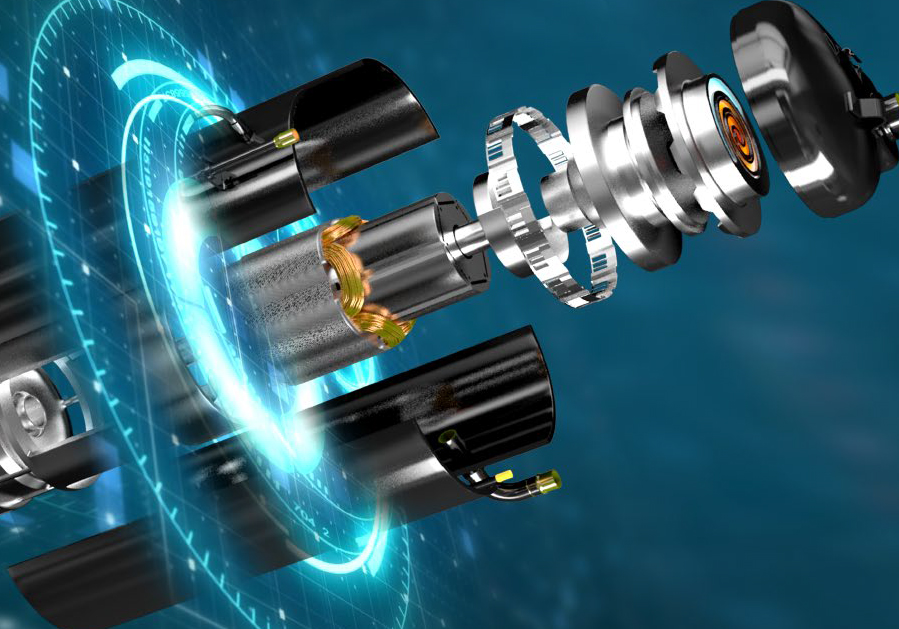

Moderne Hochdruck-Scrollverdichter
Hisense VRF-Systeme der Hi-Flexi S Serie sind mit DC-Invertertechnologie und Hochdruck-Scrollverdichtern mit integriertem Ölabscheider ausgestattet. Die Ansteuerung der Verdichter erfolgt über eine Mikroprozessortechnologie. Über das systemeigene H-Net-Bussystem wird die Leistungsanforderung der angeschlossenen Inneneinheiten kontinuierlich erfasst.
Die integrierten Ölabscheider reduzieren den Öleintrag in den Kältemittelkreislauf. Eine Ölstandsmengenüberwachung kann bei Bedarf einen Ölrückführungsmodus aktivieren, um die Ölversorgung der Verdichter zu unterstützen.

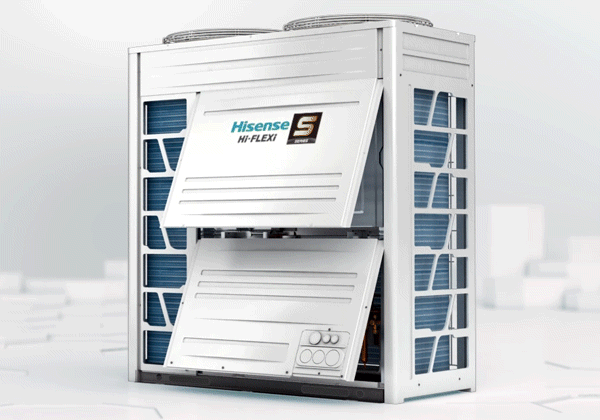

Wartungsfreundliche Konstruktion
Die Hisense mavo+ Außengeräte verfügen über zwei separate Wartungsklappen. Über die obere Klappe sind Elektronik und Steuerung zugänglich, während die untere Klappe den Zugang zu den Verdichtern ermöglicht. Die getrennte Anordnung erleichtert den Zugang zu den jeweiligen Komponenten und unterstützt eine strukturierte Durchführung von Wartungs- und Servicearbeiten.

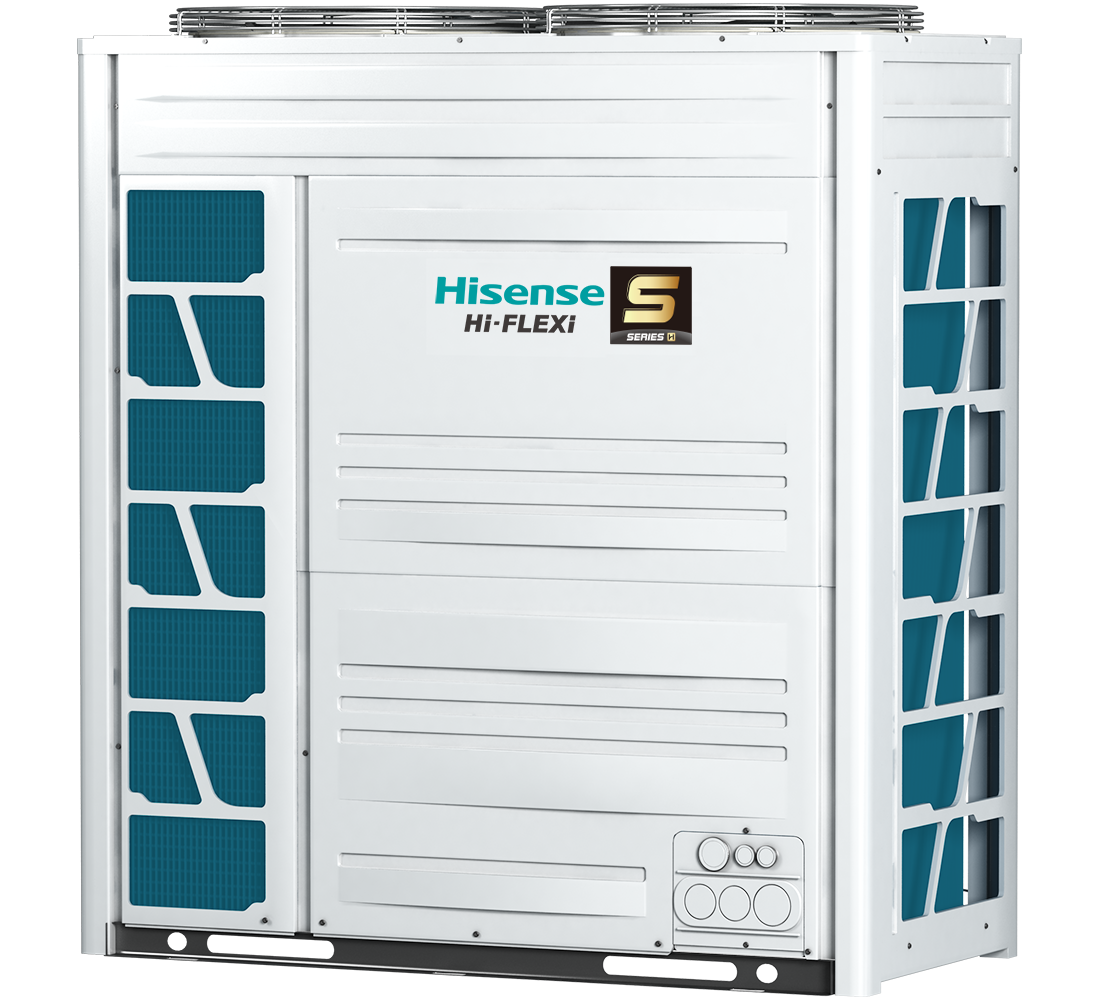

Hi-Flexi S Serie 3WAY
Die Hisense Hi-Flexi S VRF 3-Leiter-Serie ermöglicht den gleichzeitigen Kühl- und Heizbetrieb innerhalb eines Systems. Durch die Wärmerückgewinnung kann dabei die bei der Kühlung entzogene Wärme für die Beheizung anderer Räume genutzt werden.
- Modulares System
- Einzelmodul bis 80 kW, bis zu 4 Module kombinierbar
- Kompaktes Design
- Kühlbetrieb -10 °C bis +52 °C
- Heizbetrieb -25 °C bis +16,5 °C
- Self Cleaning Funktion
- Externe statische Pressung 80 Pa
- Effiziente Scroll-Kompressoren
- Invertertechnologie von Hisense
- Bus-Steuerungssystem
VRF Inneneinheiten
Luftionisation
Ausgewählte Hisense VRF-Inneneinheiten sind mit einem Luftionisator ausgestattet. Dieser erzeugt negative Ionen, die zur Behandlung der Raumluft beitragen können. Der Luftionisator benötigt keinen separaten Filterwechsel und kein Nachfüllen von Wasser. Die konkrete Ausstattung und Verfügbarkeit der Funktion ist abhängig von der jeweiligen Inneneinheit.
Die Wirksamkeit des eingesetzten Luftionisators wurde vom Guangdong Detection Center für Microbiology unter definierten Prüfbedingungen untersucht. Der Test erfolgte über einen Zeitraum von 24 Stunden in einem Raum mit einer Größe von 30 m². Die dabei ermittelten Ergebnisse beziehen sich auf die konkreten Prüfbedingungen und lassen sich nicht unmittelbar auf jede Anwendung im Raum übertragen.

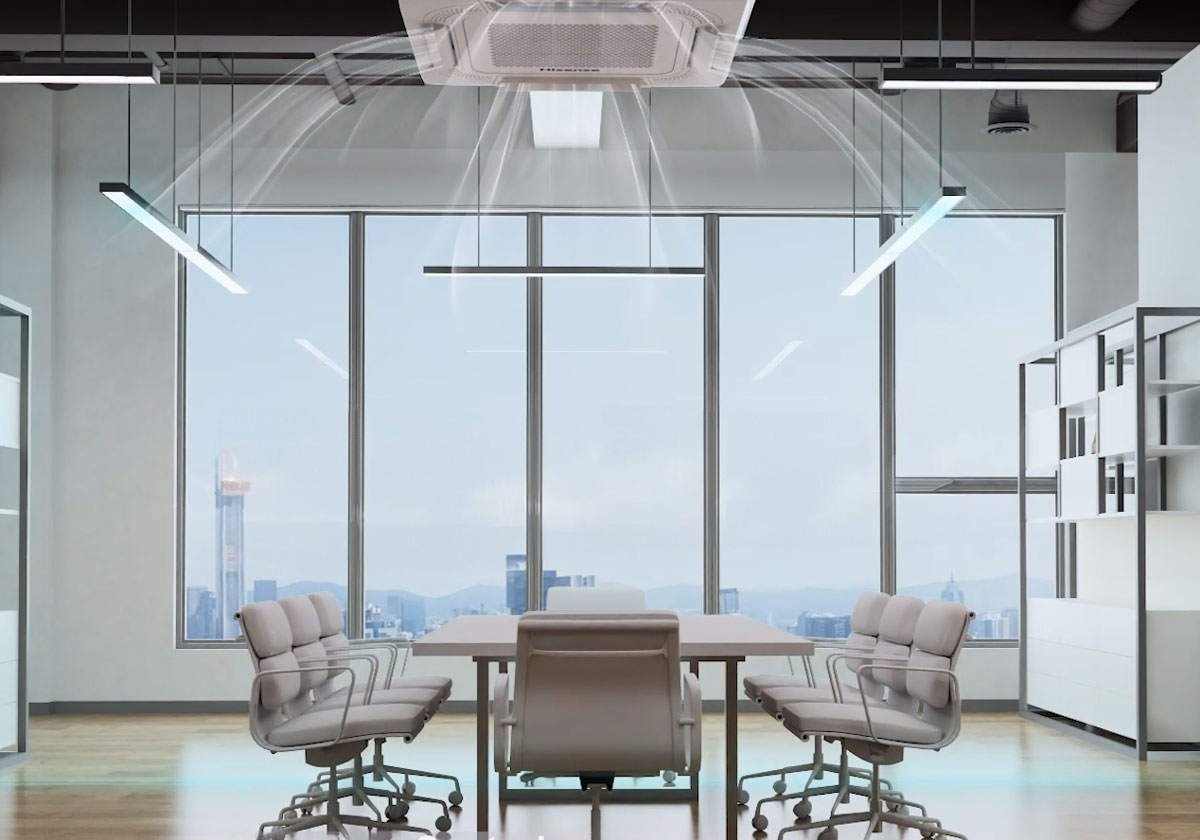

Individuelle Luftführung
Die Hisense VRF Inneneinheiten sind in verschiedenen Bauformen und Ausführungen erhältlich. Je nach Anforderung stehen Kassetten-, Kanal-, Truhen-, Wand- und Standgeräte zur Verfügung. Bei den Kassettengeräten sind unter anderem Varianten mit 1-, 2- und 4-seitigem Luftaustritt sowie Ausführungen im Eurorastermaß erhältlich.
Zusätzliche Funktionen wie der Breeze Mode, eine individuelle Lamellensteuerung oder ein 3D-Luftvolumenstrom ermöglichen eine gezielte Anpassung der Luftführung an die jeweilige Raumsituation. Unterschiedliche Bauformen und Designs bieten dabei flexible Möglichkeiten für die Integration in verschiedene Raumkonzepte.

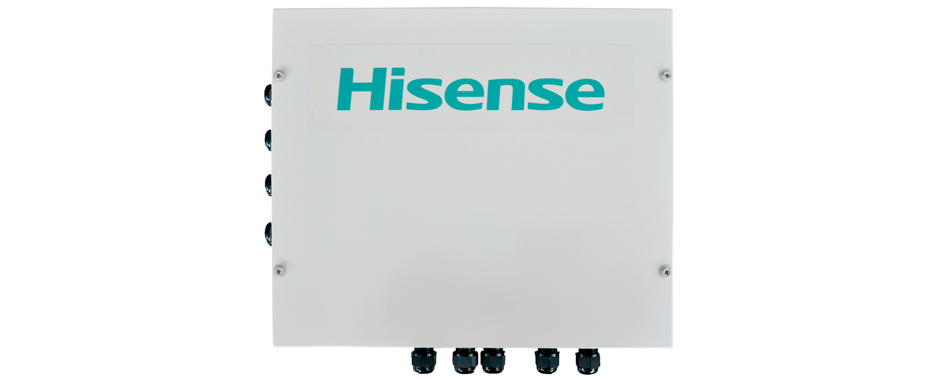

Anbindung an externe Wärmeübertrager
Das Hisense HZX-Kit für externe Wärmeübertrager bietet dem Anlagenbetreiber die Möglichkeit, die bauseitig in Lüftungsgeräten installierten Wärmeübertrager zum Heizen oder Kühlen in das VRF System einzubinden. Die Regelung erfolgt primär über die Hisense Kabelfernbedienung. Die Einbindung der bauseitigen Wärmeübertrager ist als "Mono" Lösung konzipiert und kann je nach Anlagensystem optional auf ein Mischsystem mit Innengeräten verwendet werden.
