HZX-4.0AEC1

Hisense Inneneinheit

  • Kühlleistung 7,1 - 11,2 kW
  • Heizleistung 8,0 - 12,5 kW
  • Anbindung an bauseitige DX-Wärmeübertrager
  • 0-10 V Regelsignal
  • Temperaturregelung
  • Alternativ Leistungsregelung/ -begrenzung

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

Die Hisense HZX Steuereinheiten sind betriebsfertige Anschluss Kits für bauseitige Wärmeübertrager in Lüftungsgeräten oder optional nach Rücksprache für spezifische Wasser-Wärmeübertrager zur Beheizung oder Kühlung von Wasser. Das HZX-4.0AEC/1 Kit enthält:

  • 1 x Steuerungsbox AEC/1 in Schutzart IP 40

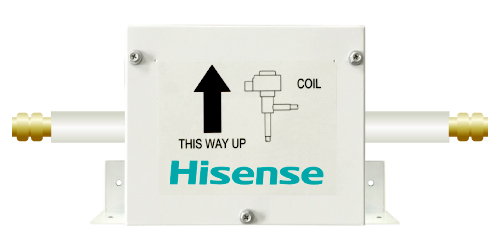

  • 1 x Einspritzventil
  • 1 x Kabelfernbedienung HYXE-J01H1
  • 1 x Fühlerset bestehend aus 4 Thermistoren

Die Steuerbox ist auf einer Klemmleiste verdrahtet und kann nahtlos an Hisense VRF Systeme im Mono- oder Mischbetrieb mit anderen Hisense Inneneinheiten angeschlossen werden.

Die Ventil-Box Hisense AEC-2 ist als anschlussfertige Einheit im Stahlblechgehäuse konzipiert und verfügt über ein vorinstalliertes Steuerkabel mit Steckeranschluss für eine einfache Integration in die Steuerbox. Die Geräte sind in 15 Leistungsstufen erhältlich mit Kühlleistungen von 4,0 bis 85,0 kW und Heizleistungen von 4,5 bis 95,0 kW. Die Hisense HZX Kits eignen sich besonders gut für die klimatisierte oder beheizte Außenluftzufuhr in modernen Gebäuden, oft als Ergänzung zu herkömmlichen VRF-Systemen.

Die Mikroprozessorsteuerung ermöglicht eine intelligente Ansteuerung und Überwachung der Inneneinheit im Hisense H-Link BUS System. Sie bietet eine PID-Regelung des Expansionsventils zur präzisen Anpassung der Kältemittelmenge in Abhängigkeit von Raumtemperaturfühler sowie Temperaturfühlern am Wärmetauscher Ein- und Austritt.

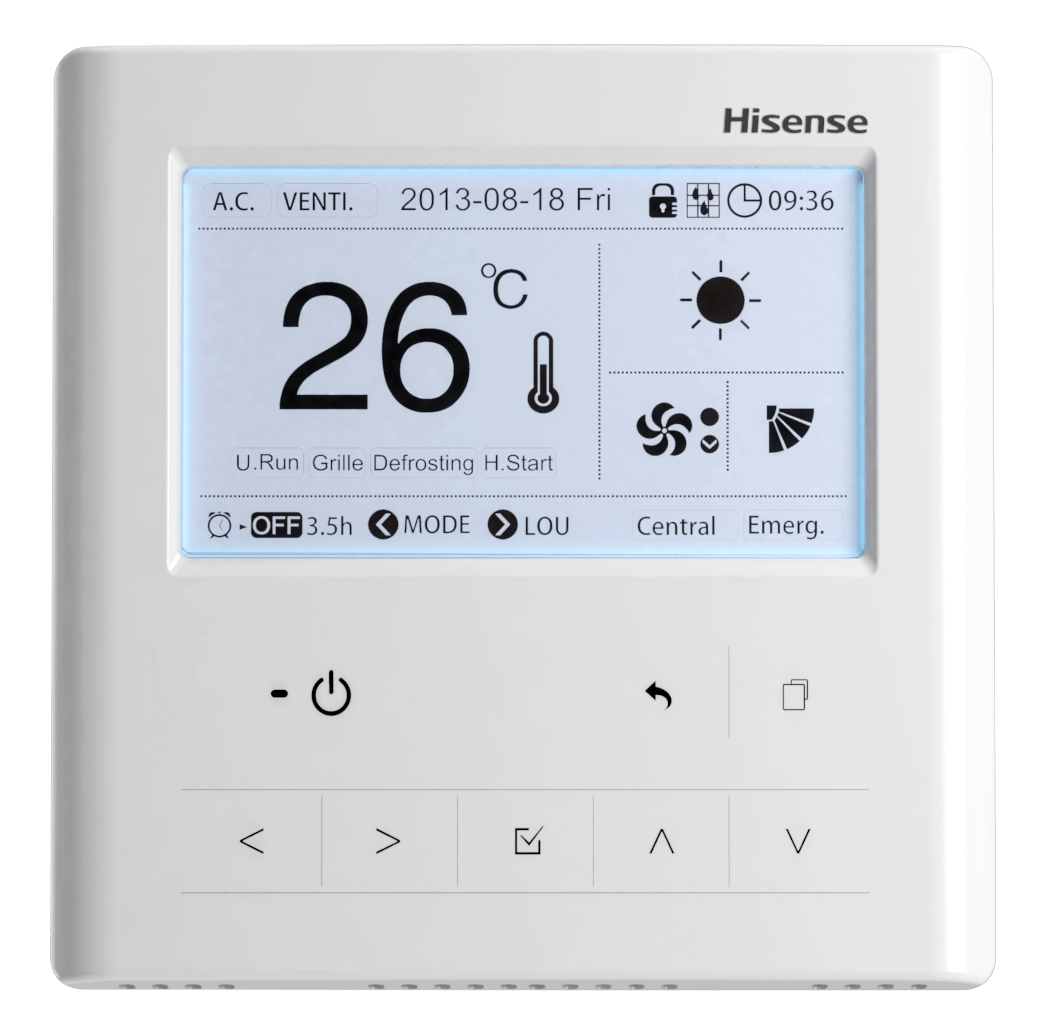

Die Kabelfernbedienung Hisense HYXE-J01H1 mit Flüssigkristallanzeige (LCD) ist serienmäßig enthalten und bietet eine Vielzahl von Einstellungsmöglichkeiten, darunter die Betriebsart, die Solltemperatur und die Ventilatordrehzahl. Sie verfügt über eine Störungsanzeige, die Fehlercodes mit Angabe der Innen- und Außeneinheit anzeigt, sowie eine zyklische Filterreinigungsanzeige. Mit einem 7-Tage-Timer und verschiedenen Zeitprogrammen, einschließlich Temperaturanhebung oder -absenkung, bietet sie maximale Flexibilität und Kontrolle.

Darüber hinaus sind die Geräte mit einer Kommunikationsschnittstelle ausgestattet, die verschiedene Optionen zur Ansteuerung des Anlagensystems ermöglicht, darunter die Raumtemperatursteuerung per Fernbedienung, die Ausblastemperatursteuerung sowie die 0-10 V / 4-20 mA Regelsignalsteuerung.

Merkmale
Innovative Technologien
Die Hisense HZX-Steuereinheiten ermöglichen eine nahtlose Einbindung integrierter Wärmeübertrager von Lüftungsgeräten mittels VRF-System zum Heizen oder Kühlen. Sie verfügen serienmäßig über eine Kommunikationsschnittstelle zur bedarfsgerechten Ansteuerung des Anlagensystems und lassen als Basis unter anderem eine einfache Raumtemperatursteuerung mit einer Fernbedienung zu, bieten jedoch gleichermaßen die Möglichkeit einer Zu- oder Rückluftregelung. Dazu werden digitale/analoge Ein- und Ausgänge für ein 0 - 10 V / 4 - 20 mA Regelsignal verwendet. Zusätzlich bietet die Hisense Schnittstelle Möglichkeiten zur Kontrolle mittels Systemrückmeldung und Überwachung. Die Implementierung einer HZX-Steuereinheit kann sowohl 1 zu 1 erfolgen - ein Außengerät und ein HZX Kit - als auch in Kombination in einem Mischsystem mit anderen Innengeräten - je nach individuellen Anforderungen.
Technische Daten Hisense Inneneinheit
Typ
HZX-4.0AEC1
Kühlleistung (kW) 9,0
Heizleistung (kW) 10,0
Spannungsversorgung (V/Hz/Ph) 230/50/1
Betriebsbereich Kühlen (°C) -5 / +43
Betriebsbereich Heizen (°C) -20 / +15
Leistungsaufnahme Kühlen (kW) max. 0,11
Leistungsaufnahme Heizen (kW) max. 0,11
Leistungsbereich Heizen (kW) (8,0-12,5)
Leistungsbereich Kühlen (kW) (7,1-11,2)
Abmessungen HxBxT (mm) 350x450x115
Gewicht (Kg) 4,5
Kältemittelleitung Flüssigkeit (mm) 9,53
Bauform Verdampferkit
Kältemittel R410A
Zugehörige Außeneinheit VRF-Außeneinheiten
Zugehörige Artikel
Produktgalerie überspringen

Zugehörige Artikel

AVW-76HKFHH2
AVW-76HKFHH2
  • VRF 2-Leiter
  • Kühlleistung 22,4 kW
  • Heizleistung 25,0 kW
  • 1-15 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Spannungsversorgung 400V
  • Kühlbetrieb bis -5°C
  • Heizbetrieb bis -20°C
  • Auslastung 50-150 %
AVW-96HKFHH2
AVW-96HKFHH2
  • VRF 2-Leiter
  • Kühlleistung 28,0 kW
  • Heizleistung 31,0 kW
  • 1-18 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Spannungsversorgung 400V
  • Kühlbetrieb bis -5°C
  • Heizbetrieb bis -20°C
  • Auslastung 50-150 %
AVW-114HKFHH2
AVW-114HKFHH2
  • VRF 2-Leiter
  • Kühlleistung 33,5 kW
  • Heizleistung 37,5 kW
  • 1-19 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Spannungsversorgung 400V
  • Kühlbetrieb bis -5°C
  • Heizbetrieb bis -20°C
  • Auslastung 50-150 %
AVWT-76HKSS
AVWT-76HKSS
  • VRF 2-Leiter
  • Kühlleistung 22,4 kW
  • Heizleistung 25,0 kW
  • Bis zu 4 Module kombinierbar
  • 1-13 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-96HKSS
AVWT-96HKSS
  • VRF 2-Leiter
  • Kühlleistung 28,0 kW
  • Heizleistung 31,5 kW
  • Bis zu 4 Module kombinierbar
  • 1-16 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-114HKSS
AVWT-114HKSS
  • VRF 2-Leiter
  • Kühlleistung 33,5 kW
  • Heizleistung 37,5 kW
  • Bis zu 4 Module kombinierbar
  • 2-19 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-136HKSS
AVWT-136HKSS
  • VRF 2-Leiter
  • Kühlleistung 40,0 kW
  • Heizleistung 45,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-23 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-154HKSS
AVWT-154HKSS
  • VRF 2-Leiter
  • Kühlleistung 45,0 kW
  • Heizleistung 50,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-26 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-170HKSS
AVWT-170HKSS
  • VRF 2-Leiter
  • Kühlleistung 50,0 kW
  • Heizleistung 56,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-29 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-190HKSS
AVWT-190HKSS
  • VRF 2-Leiter
  • Kühlleistung 56,0 kW
  • Heizleistung 63,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-33 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-212HKSS
AVWT-212HKSS
  • VRF 2-Leiter
  • Kühlleistung 61,5 kW
  • Heizleistung 69,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-36 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-232HKSS
AVWT-232HKSS
  • VRF 2-Leiter
  • Kühlleistung 68,0 kW
  • Heizleistung 75,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-40 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-250HKSS
AVWT-250HKSS
  • VRF 2-Leiter
  • Kühlleistung 72,5 kW
  • Heizleistung 80,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-43 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
AVWT-272HKSS
AVWT-272HKSS
  • VRF 2-Leiter
  • Kühlleistung 80,0 kW
  • Heizleistung 90,0 kW
  • Bis zu 4 Module kombinierbar
  • 2-47 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 50-150 %
  • Bis zu 64 anschließbare Inneneinheiten in Modulkombination
Zubehör (Optional)
Produktgalerie überspringen

Zubehör (Optional)

NEU

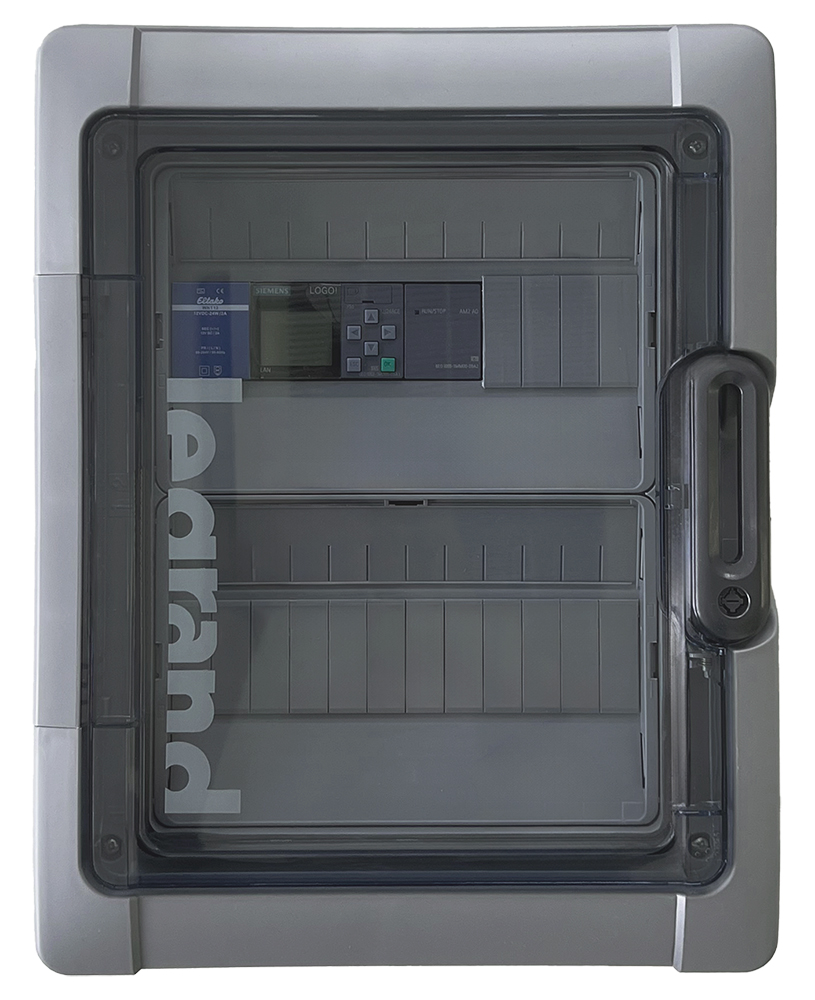

KGZ-SQL2
KGZ-SQL2
  • Sequenzer Box für HZX und HLZX Steuereinheiten
  • Kaskadenschaltung für 2 Systeme
  • Regelung über Leistungsanforderung (0-10 V)
  • Gleichmäßige Betriebslaufzeit der Systeme
NEU

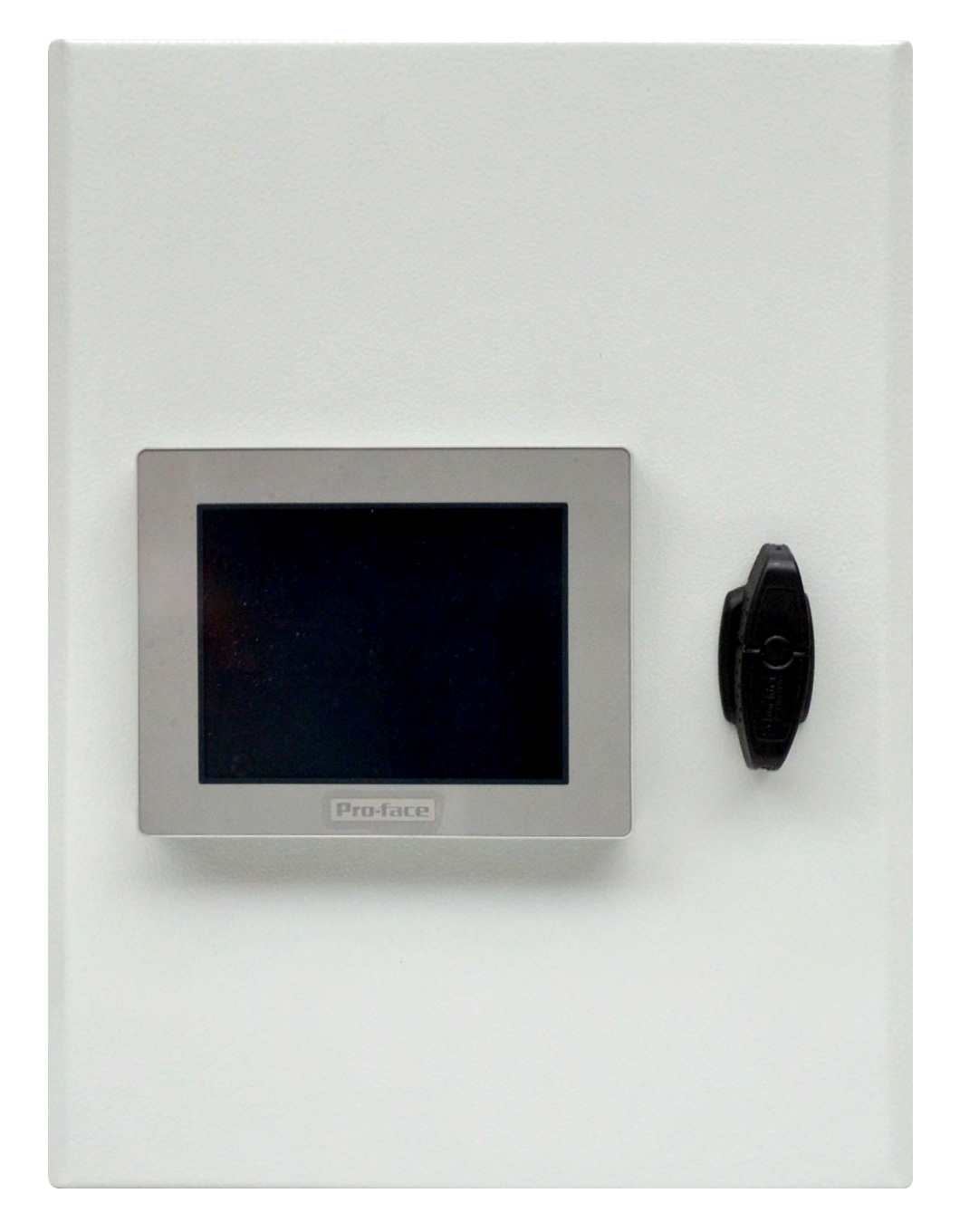

KGZ-SQ6
