HZX-20BEJD

Hisense Inneneinheit

  • Kühlleistung 28,0 - 56,0 kW
  • Heizleistung 31,5 - 63,0 kW
  • R32 und R410A fähig
  • Anbindung an bauseitige DX-Wärmeübertrager
  • 0-10 V Regelsignal
  • Temperaturregelung
  • Alternativ Leistungsregelung/ -begrenzung

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

Die Hisense HZX Steuereinheiten sind betriebsfertige Anschluss Kits für bauseitige Wärmeübertrager in Lüftungsgeräten oder optional nach Rücksprache für spezifische Wasser-Wärmeübertrager zur Beheizung oder Kühlung von Wasser. Sie sind für Kältemittel R32 als auch R410A geeignet. Das HZX-20BEJD Kit enthält:

  • 1 x Steuerungsbox BEJD/1 in Schutzart IP 40
  • 1 x Einspritzventil BEJD/2
  • 1 x Fühlerset bestehend aus 4 Thermistoren

Die Steuerbox ist auf einer Klemmleiste verdrahtet und kann nahtlos an Hisense VRF Systeme im Mono- oder Mischbetrieb mit anderen Hisense Inneneinheiten angeschlossen werden.

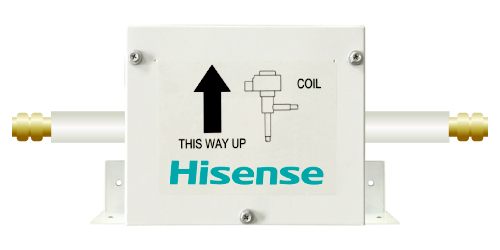

Die Ventil-Box Hisense BEJD/2 ist als anschlussfertige Einheit im Stahlblechgehäuse konzipiert und verfügt über ein vorinstalliertes Steuerkabel mit Steckeranschluss für eine einfache Integration in die Steuerbox. Die Geräte sind in 15 Leistungsstufen erhältlich mit Kühlleistungen von 4,0 bis 85,0 kW und Heizleistungen von 4,5 bis 95,0 kW. Die Hisense HZX Kits eignen sich besonders gut für die klimatisierte oder beheizte Außenluftzufuhr in modernen Gebäuden, oft als Ergänzung zu herkömmlichen VRF-Systemen.

Die Mikroprozessorsteuerung ermöglicht eine intelligente Ansteuerung und Überwachung der Inneneinheit im Hisense H-Link BUS System. Sie bietet eine PID-Regelung des Expansionsventils zur präzisen Anpassung der Kältemittelmenge in Abhängigkeit von Raumtemperaturfühler sowie Temperaturfühlern am Wärmetauscher Ein- und Austritt.

Die Steuerungsbox BEJD/1 ist mit einer Kommunikationsschnittstelle ausgestattet, die verschiedene Optionen zur Ansteuerung des Lüftungssystems ermöglicht, darunter die Raumtemperatursteuerung per Fernbedienung, die Ausblastemperatursteuerung sowie die 0-10 V / 4-20 mA Regelsignalsteuerung. Optional ist die Steuerung über einen angebundenen Feuchtigkeitssensor möglich. Ausgangssignale zu den Heiz-/ und Vorheizmodulen der Lüftungsanlagen sind ebenfalls vorhanden. Ein externer Kältemitteldetektor kann optional angebunden werden.

Hinweis: Die Kabelfernbedienung HYXM-VG01/B muss zusätzlich bestellt werden.

Merkmale
Innovative Technologien
Die Hisense HZX-Steuereinheiten ermöglichen eine nahtlose Einbindung integrierter Wärmeübertrager von Lüftungsgeräten mittels VRF-System zum Heizen oder Kühlen. Sie verfügen serienmäßig über eine Kommunikationsschnittstelle zur bedarfsgerechten Ansteuerung des Anlagensystems und lassen als Basis unter anderem eine einfache Raumtemperatursteuerung mit einer Fernbedienung zu, bieten jedoch gleichermaßen die Möglichkeit einer Zu- oder Rückluftregelung. Dazu werden digitale/analoge Ein- und Ausgänge für ein 0 - 10 V / 4 - 20 mA Regelsignal verwendet. Zusätzlich bietet die Hisense Schnittstelle Möglichkeiten zur Kontrolle mittels Systemrückmeldung und Überwachung. Die Implementierung einer HZX-Steuereinheit kann sowohl 1 zu 1 erfolgen - ein Außengerät und ein HZX Kit - als auch in Kombination in einem Mischsystem mit anderen Innengeräten - je nach individuellen Anforderungen.
Technische Daten Hisense Inneneinheit
Typ
HZX-20BEJD
Kühlleistung (kW) 30,0
Heizleistung (kW) 33,5
Spannungsversorgung (V/Hz/Ph) 230/50/1
Betriebsbereich Kühlen (°C) -5 / +43
Betriebsbereich Heizen (°C) -20 / +15
Leistungsaufnahme Kühlen (kW) max. 0,11
Leistungsaufnahme Heizen (kW) max. 0,11
Leistungsbereich Heizen (kW) (31,5-63,0)
Leistungsbereich Kühlen (kW) (28,0-56,0)
Abmessungen HxBxT (mm) 350x450x115
Gewicht (Kg) 4,5
Kältemittelleitung Flüssigkeit (mm) 12,7
Bauform Verdampferkit
Kältemittel R32/ R410A
Zugehörige Außeneinheit VRF-Außeneinheiten
