AHM-160HEDSAA Hisense Wärmepumpe Inneneinheit

AHM-160HEDSAA

Hisense Wärmepumpe Inneneinheit

Heizleistung 16,0 kW
Direkter Anschluss an bauseitiges Wassergeführtes Heizsystem oder Wasserspeicher
2 separate Temperaturkreisläufe für Heizkörper und Fußbodenheizung
Betrieb bis -25°C Außentemperatur
Intelligente APP-Steuerung

Um bestellen zu können, registrieren oder loggen Sie sich bitte hier als zertifizierter Fachbetrieb ein!

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

Die Hisense Split-Inneneinheit AHM-160HEDSAA ist das Hydromodul des Hi-Therma Split-Systems und für eine nominale Heizleistung von 16,0 kW ausgelegt. Das kompakte Gehäuse aus pulverbeschichtetem Stahlblech mit Kunststoff-Frontabdeckung ermöglicht eine platzsparende Installation. Die wasser- und kältemittelführenden Anschlüsse sind nach unten ausgerichtet. Für Wartungsarbeiten lassen sich Frontblende und Schaltschrankmodul einfach öffnen bzw. zur Seite schwenken.

Der Wasserkreislauf verfügt über eine drehzahlgeregelte Umwälzpumpe, ein 8-Liter-Ausdehnungsgefäß, einen isolierten Plattenwärmetauscher aus Edelstahl und einen elektrischen Zusatzheizstab mit 6 kW Leistung. Sicherheitsventil und Schnellentlüfter sind ebenfalls integriert. Das System kann an Fußbodenheizungen und Radiatoren angeschlossen werden. Eine optionale Pool-Heizfunktion ist ebenfalls möglich.

Die Warmwasserbereitung erfolgt mit Priorität. Für die Einbindung in das bauseitige Heizsystem wird die Verwendung eines Pufferspeichers empfohlen. Über das integrierte 4-Wege-Umschaltventil ist in Verbindung mit der entsprechenden Außeneinheit auch ein Kühlbetrieb möglich.

Die integrierte Regelung mit deutscher Volltextanzeige kann bis zu zwei Heizkreise steuern und bietet Anschlussmöglichkeiten für zusätzliche Sensoren, Raumthermostate, Solarthermie, weitere Wärmequellen und externe Ansteuerungen. Ein mehrfarbiges Bediendisplay mit Dreh-Drückschalter ermöglicht die übersichtliche Bedienung und Anzeige wichtiger Anlagenparameter. Die Funktionen können optional um weitere Raum- und Bedienelemente ergänzt werden.

Das Split-Hydromodul erfüllt die Anforderungen der EN 12102-1 hinsichtlich der Schallmessung und der EN 14825 für die Ermittlung der saisonalen Effizienz.

Heizleistung (kW)	16,0
SEER	W7: 4,78 / W18: 6,73
SCOP	W35: 4,49 / W55: 3,28
Energieeffizienzklasse Kühlen/Heizen	W35: -/A+++ W55: -/A++
Spannungsversorgung (V/Hz/Ph)	230/50/1 (400/50/3 mit Heizstab)
Betriebsbereich Kühlen (°C)	+5/ +46
Betriebsbereich Heizen (°C)	-25/ +35 (BW +43)
Schalldruckpegel (dB(A))	29
Schallleistungspegel (dB(A))	44
Abmessungen HxBxT (mm)	890 x 520 x 320
Gewicht (kg)	49,5
Kältemittelleitung Flüssigkeit (mm)	9,53
Kältemittelleitung Saug (mm)	15,88
Baureihe	AHM
Bauform	Wärmepumpe
Kältemittel	R32
Zugehörige Außeneinheit	AHW-160HEDS1
Steuerleitung NYM (mm²)	2x0,75

Bis 12 kW: Energieeffizienzklassen (Spektrum A+++ bis D) gemäß EU-Verordnung Nr. 626/2011
Ab 12 kW: SEER/SCOP-Werte basieren auf der Norm EN 14825:2022 und der EU-Verordnung 2016/2281

Zugehörige Artikel

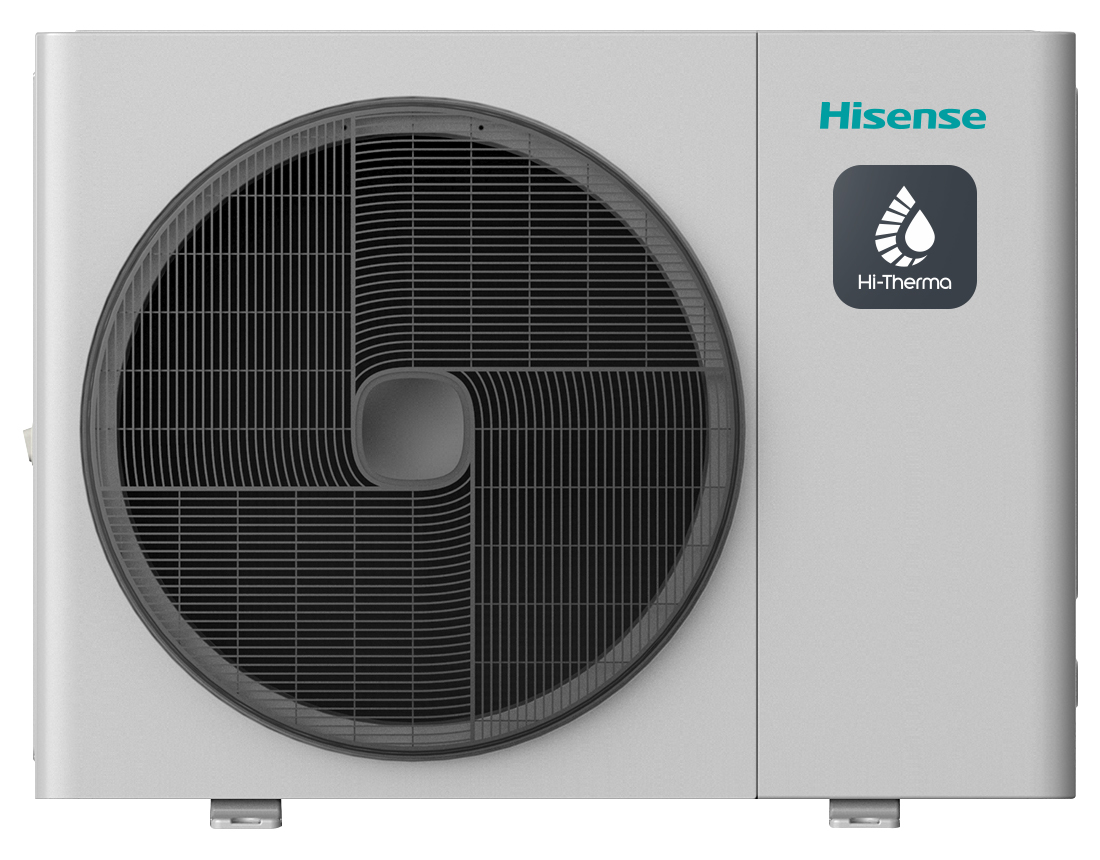

AHW-160HEDS1
