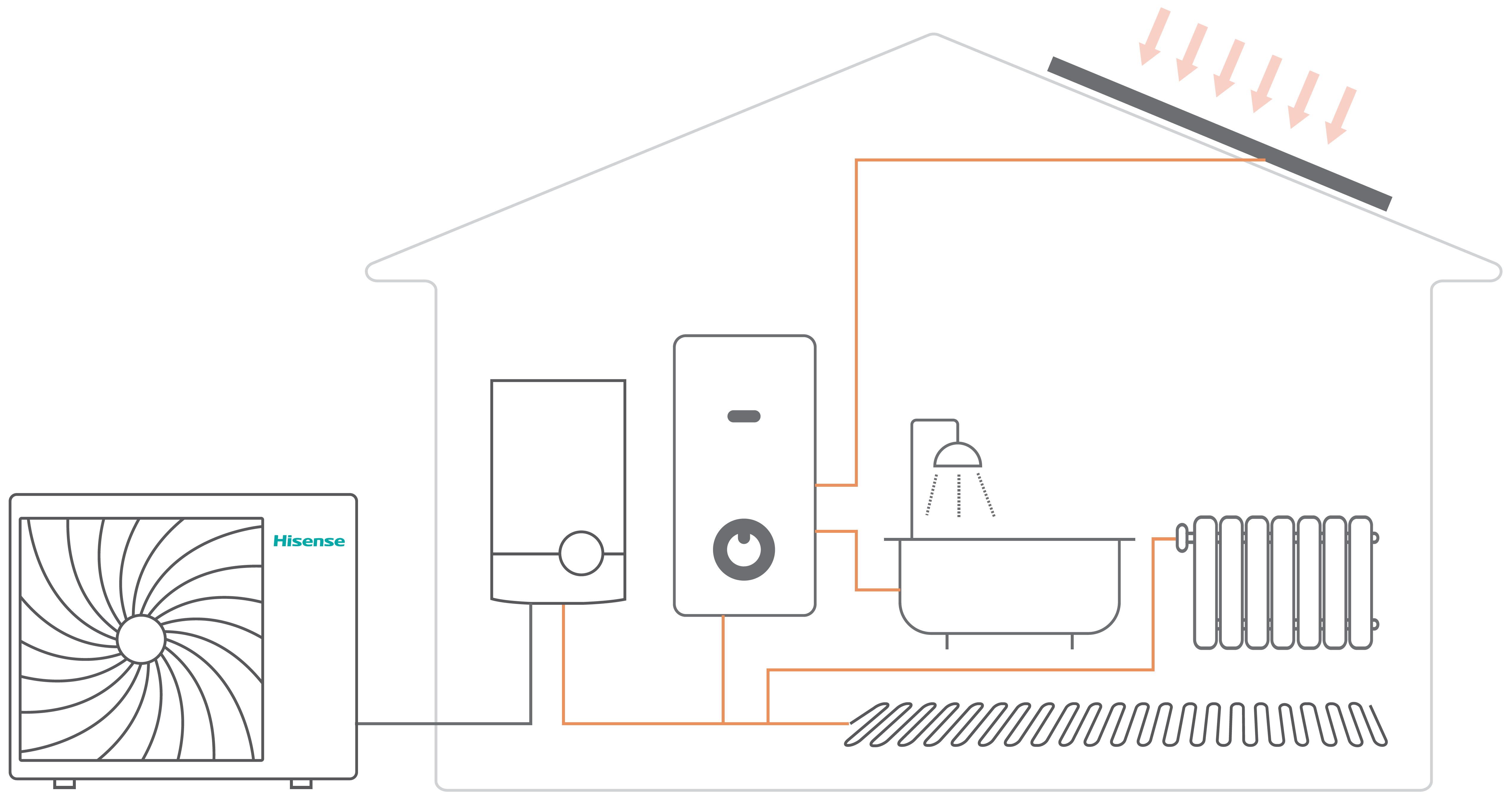

Die Hi-Therma Split Baureihe ist ein Luft/Wasser-Wärmepumpensystem, bei dem Innen- und Außengerät getrennt voneinander installiert sind. Die Split-Anordnung bietet flexible Möglichkeiten bei der Installation. Ein zusätzlicher Pufferspeicher für das Heizwasser bleibt erforderlich.

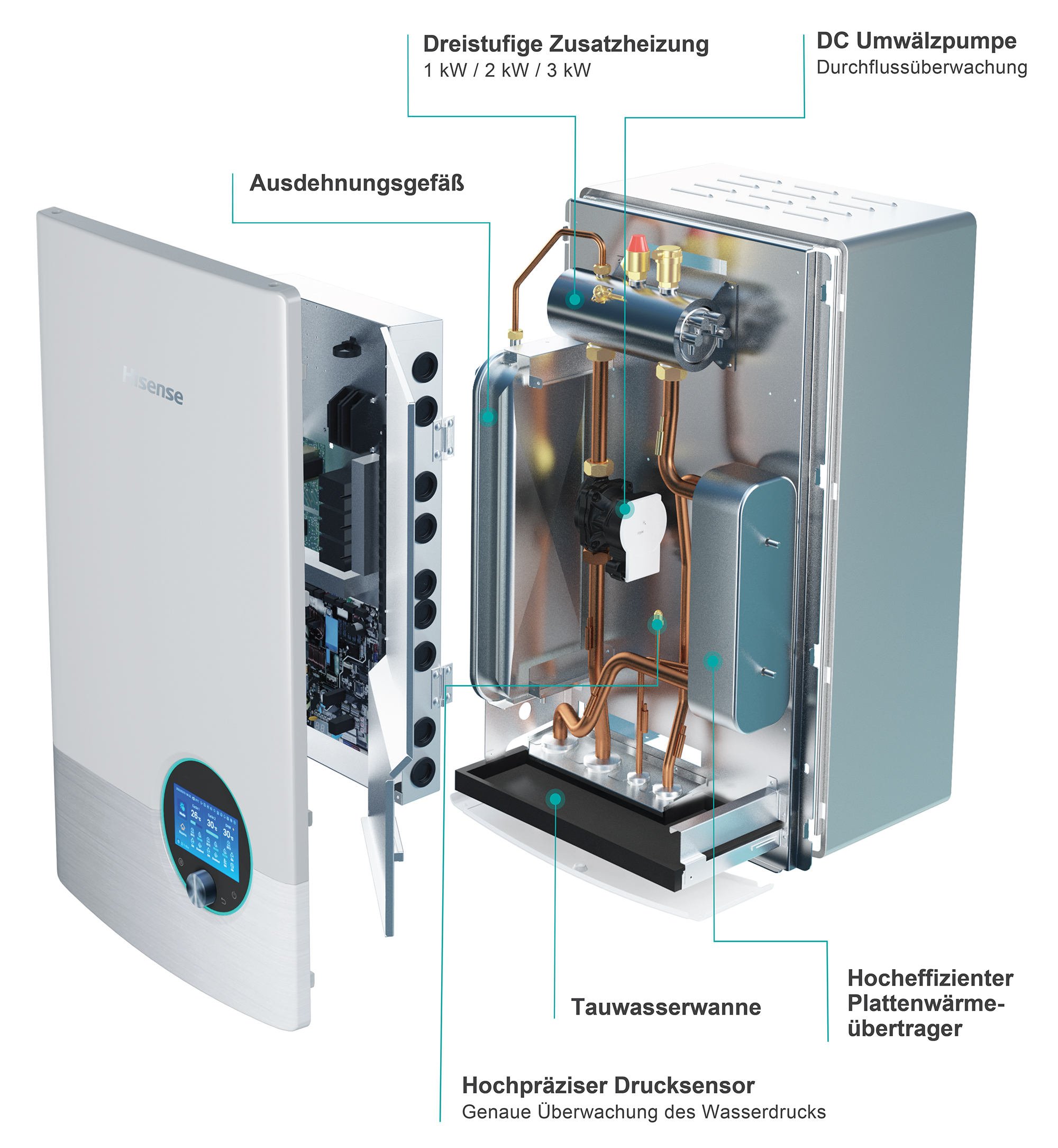

Die Inneneinheit, auch Hydromodul genannt, ist kompakt ausgeführt und verfügt über eine integrierte Bedienoberfläche. Über den Regler lassen sich unter anderem die Raumtemperatur und verschiedene Betriebsfunktionen einstellen. Für die Installation wird das Hydromodul an der vorgesehenen Stelle im Gebäude montiert und mit der Außeneinheit sowie dem Heizsystem verbunden. Die Hi-Therma Split Systeme sind in Leistungsklassen von 4,4 bis 16,0 kW erhältlich und ermöglichen je nach Ausführung Vorlauftemperaturen von bis zu 60 °C bzw. 65 °C.
- Kältemittel R32
- Verfügbare Leistungsklassen 4,4 – 16,0 kW
- Heizbetrieb bei Außentemperaturen bis -25 °C
- Vorlauftemperatur bis 60 °C (10,0 – 16 kW bis 65 °C)
- Energieeffizienzklasse A+++ / A++
- Zwei getrennte Temperaturkreise für Heizkörper und/oder Fußbodenheizung
- App-Steuerung zur Bedienung und Kontrolle
- Visualisierung von Energieverbrauch und Leistung
- Zentralisierte Steuerung verschiedener Wasserkreisläufe sowie individuelle Raumsteuerung
- Geeignet für unterschiedliche Anlagen- und Anwendungskonzepte
- Kältemittel R32
- Verfügbare Leistungsklassen 4,4 – 16,0 kW
- Heizbetrieb bei Außentemperaturen bis -25 °C
- Vorlauftemperatur bis 60 °C (10,0 – 16 kW bis 65 °C)
- Energieeffizienzklasse A+++ / A++
- Zwei getrennte Temperaturkreise für Heizkörper und/oder Fußbodenheizung
- App-Steuerung zur Bedienung und Kontrolle
- Visualisierung von Energieverbrauch und Leistung
- Zentralisierte Steuerung verschiedener Wasserkreisläufe sowie individuelle Raumsteuerung
- Geeignet für unterschiedliche Anlagen- und Anwendungskonzepte
- Großes Display mit LED Lichtleiste
- Installationsassistent mit einfacher Einstellung für die gesamte Konfiguration
- Unterstützung von 10 Sprachen (EN, DE, FR, ES, PT, IT, NL, PL, TR, RO)
- Direkte Visualisierung des Energieverbrauchs und der Leistung
- Zentralisierte Steuerung für verschiedene Kreisläufe und individuelle Steuerung für Räume
- Alarmcode und erweiterte Parameteranzeige, bequem für die Wartung
- Programmierung von Wochenzeitschaltuhr und Urlaubsmodus
- ECO-, Ruhe- und Nachtmodus für unterschiedliche Nutzerbedürfnisse
- Großes Display mit LED Lichtleiste
- Installationsassistent zur Konfiguration des Systems
- Unterstützung von 10 Sprachen (EN, DE, FR, ES, PT, IT, NL, PL, TR, RO)
- Visualisierung von Energieverbrauch und Leistung
- Zentralisierte Steuerung verschiedener Kreisläufe und individuelle Raumsteuerung
- Anzeige von Alarmcodes und erweiterten Parametern für Wartung und Service
- Programmierung von Wochenzeitschaltuhr und Urlaubsmodus
- ECO-, Ruhe- und Nachtmodus

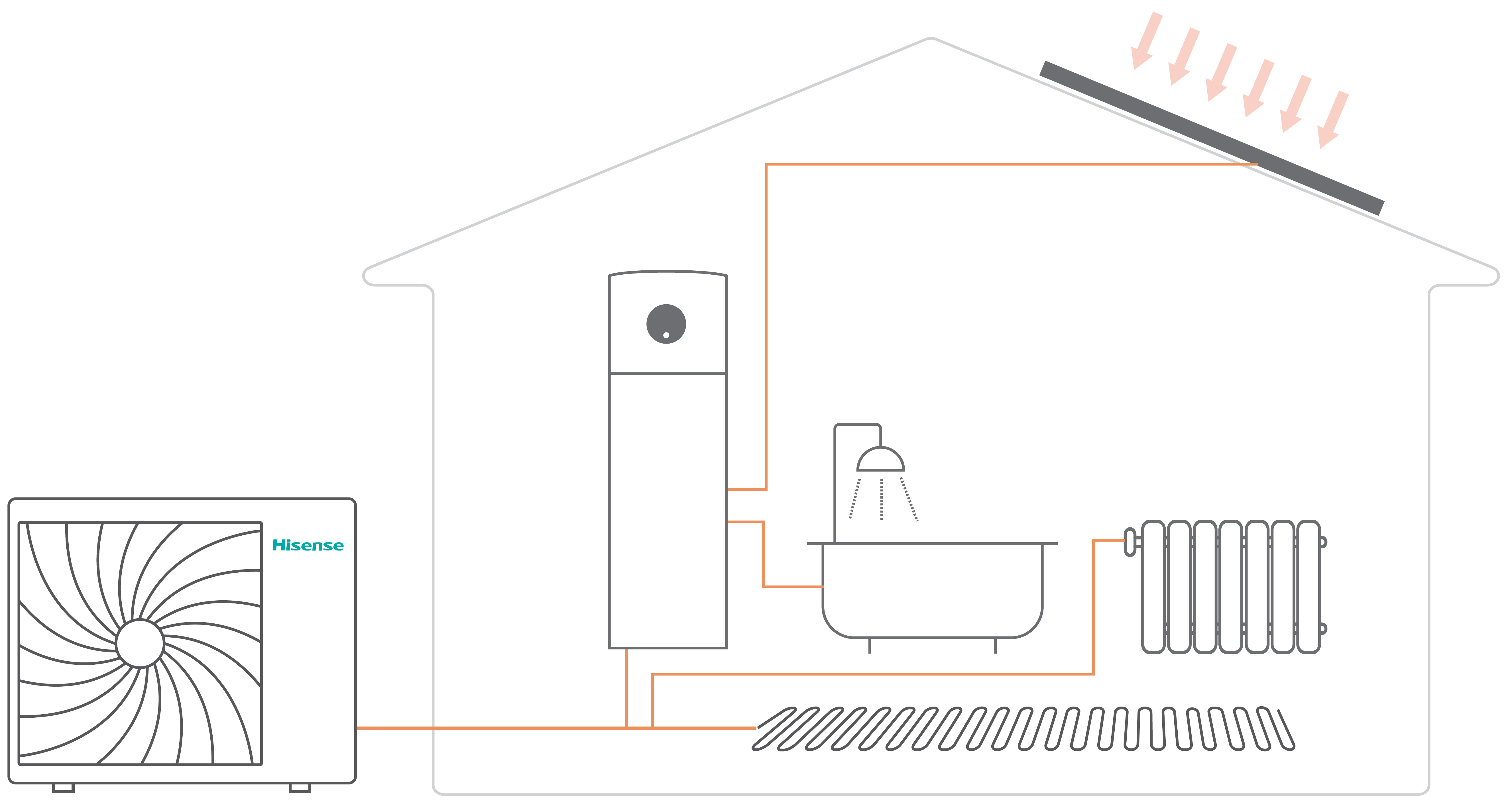

Die Hi-Therma Integra Combi-Split Baureihe kombiniert die Funktionen des Split-Hydromoduls mit einem integrierten Trinkwarmwasserspeicher. Dadurch sind Wärmepumpe, Speicher und zentrale Systemkomponenten in einer Inneneinheit zusammengefasst. Ein zusätzlicher Pufferspeicher für das Heizwasser bleibt erforderlich.
Der integrierte Warmwasserspeicher besteht aus DUPLEX 2205 und verfügt über eine elektrische Zusatzheizung sowie eine Desinfektionsfunktion. Eine Umwälzpumpe und ein 3-Wege-Umschaltventil ermöglichen die Warmwasservorrangschaltung. Durch die Integration des Speichers in die Inneneinheit reduziert sich die Anzahl der separat aufzustellenden Komponenten und der benötigte Aufstellraum kann entsprechend kompakter geplant werden.
Durch die Integration des Warmwasserspeichers und der Steuerungskomponenten sparen Sie bis zu 30 % Platz in Ihrem Haus oder Ihrer Wohnung. Dadurch haben Sie mehr Raum für andere Dinge und können den freien Platz flexibler nutzen. Diese intelligente Platznutzung ermöglicht es Ihnen, Ihre Räume optimal zu gestalten und den Wohnkomfort zu erhöhen.
Mit seiner kompakten Größe ist der Transport und das Bewegen des Geräts mit einem Wagen oder Trolley einfach und bequem. Sie können das Gerät leicht an einen Ort Ihrer Wahl bringen und ohne Probleme platzieren. Diese praktische Mobilität verleiht Ihnen die Freiheit, die Wärmepumpe nach Ihren Bedürfnissen zu positionieren.

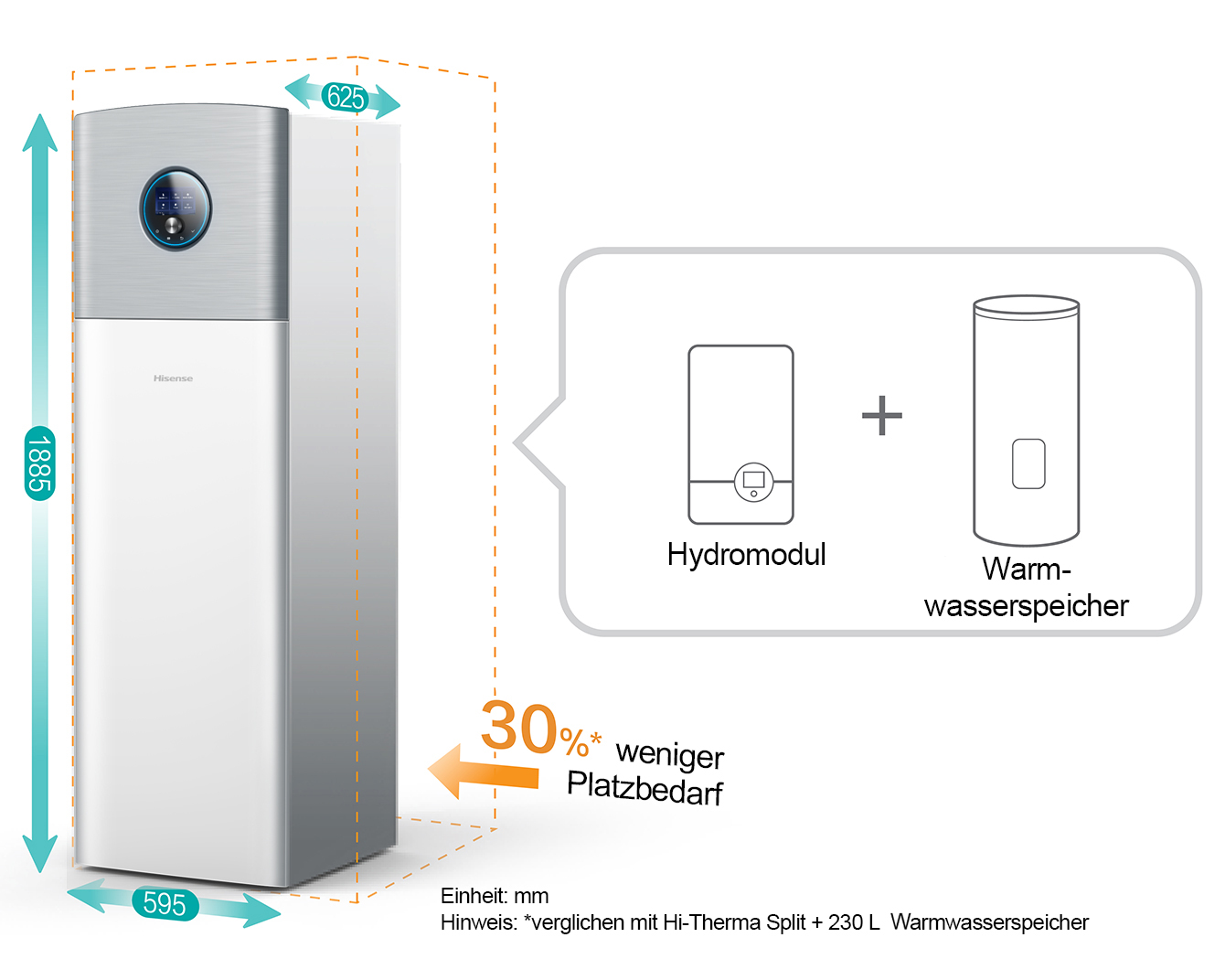

Durch die Integration des Trinkwarmwasserspeichers und der zentralen Steuerungskomponenten in die Inneneinheit kann der benötigte Aufstellraum gegenüber einer Installation mit separat angeordneten Komponenten reduziert werden. Nach Herstellerangaben lässt sich dadurch bis zu 30 % Platz einsparen.
Die kompakte Bauweise erleichtert zudem die Aufstellung innerhalb des Gebäudes. Für Transport und Positionierung kann das Gerät mit einem geeigneten Wagen bzw. Trolley bewegt werden.

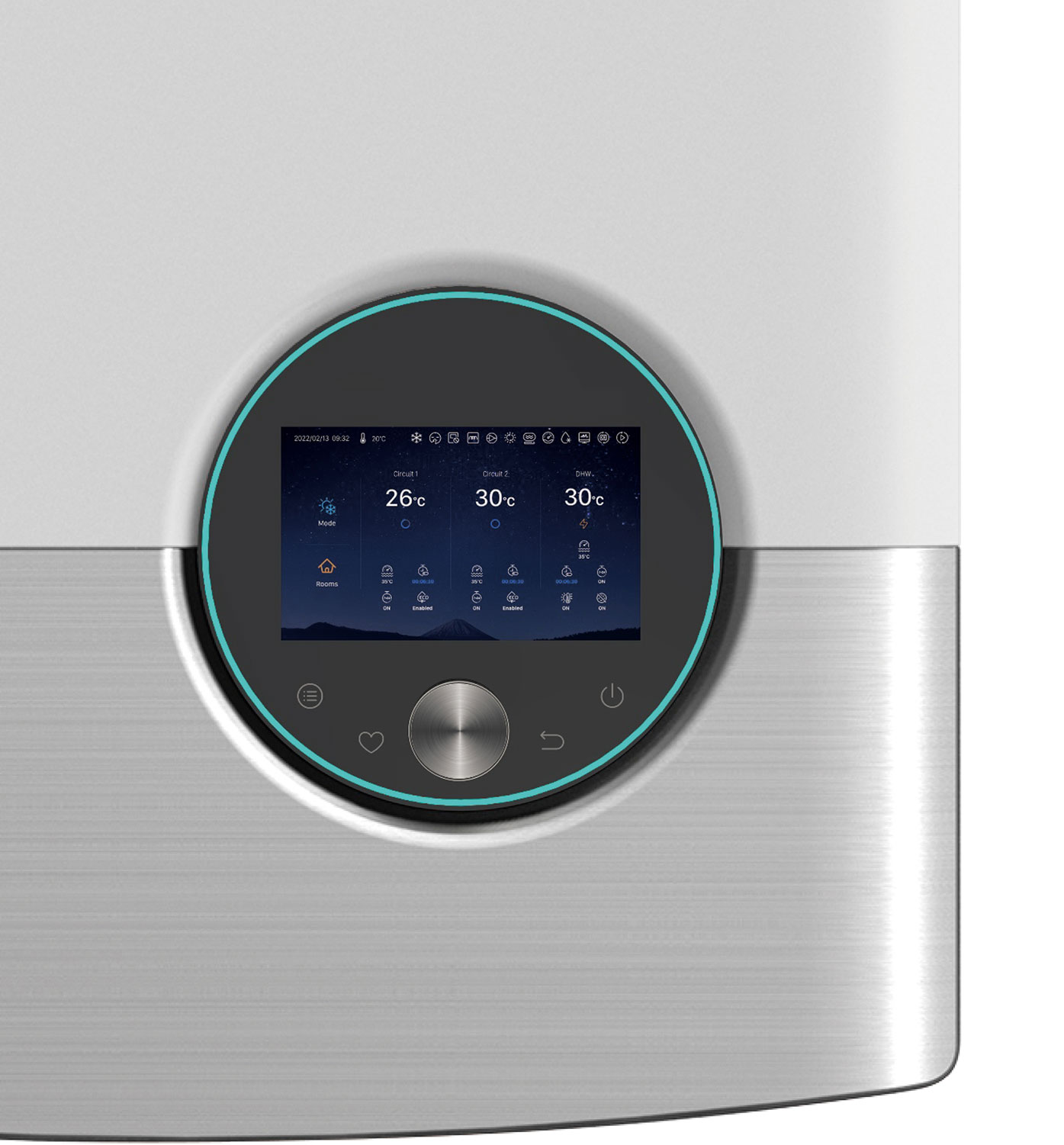

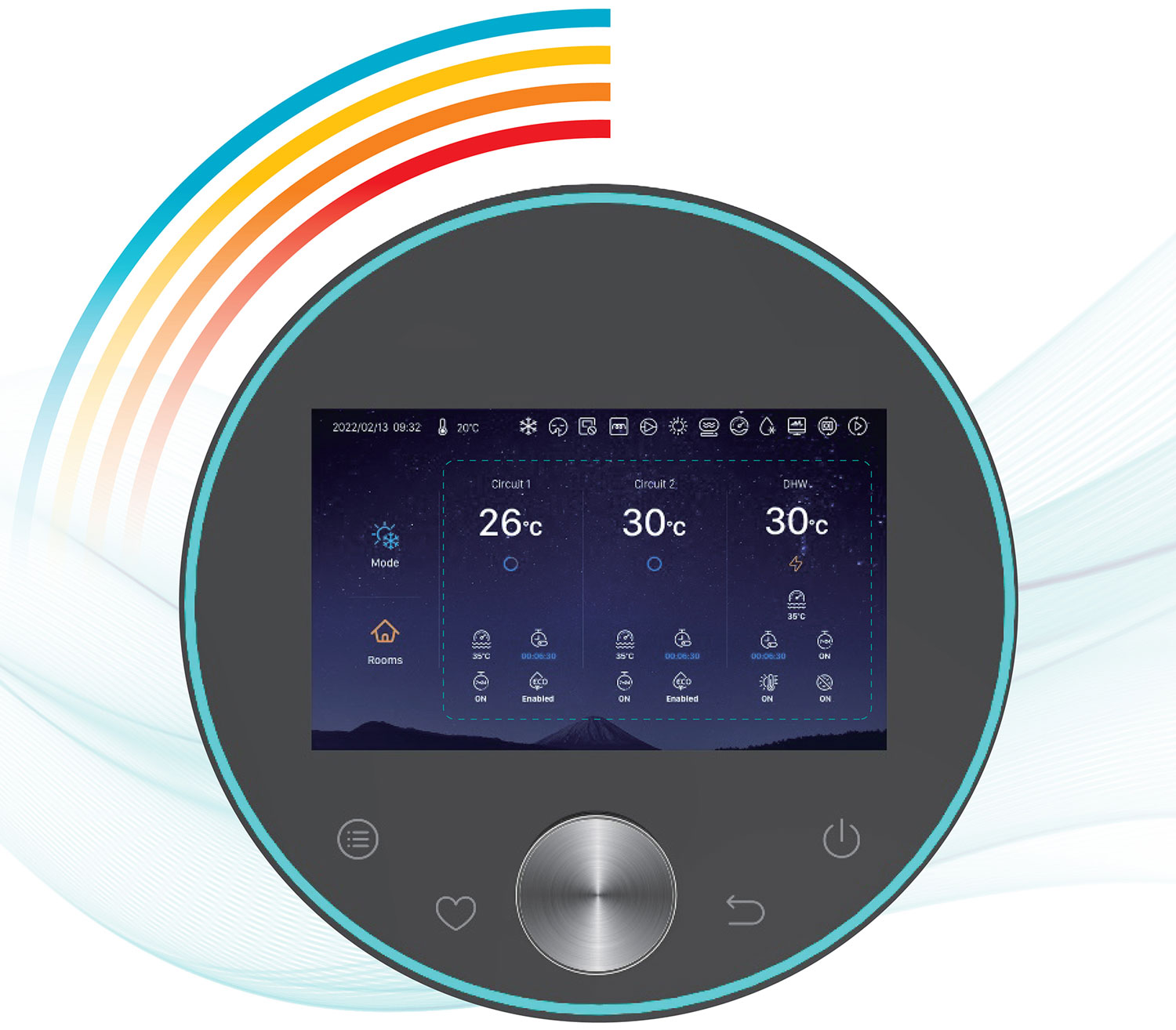

Das Innengerät ist mit einem großen hochauflösenden Display ausgestattet, das über einen kabelgebundenen Regler mit Dreh-/Drücksteller und Touchfeldern leicht bedient werden kann. Es ermöglicht eine separate Konfiguration der einzelnen Funktionsbereiche. Die Hauptschnittstelle bietet eine intuitive Anzeige der Einstellungen der einzelnen Kreisläufe sowie der aktuellen Wassertemperatur in Echtzeit. Eine LED-Lichtleiste gibt einen schnellen Überblick über den aktuellen Betriebsmodus.
Das Innengerät verfügt über ein großes Display und einen kabelgebundenen Regler mit Dreh-/Drücksteller und Touchfeldern. Über die Bedienoberfläche lassen sich die einzelnen Funktionsbereiche konfigurieren und Betriebsdaten übersichtlich anzeigen.
Die Hauptansicht informiert unter anderem über die Einstellungen der einzelnen Kreisläufe und die aktuelle Wassertemperatur. Eine LED-Lichtleiste gibt zusätzlich einen schnellen Überblick über den aktuellen Betriebsmodus.

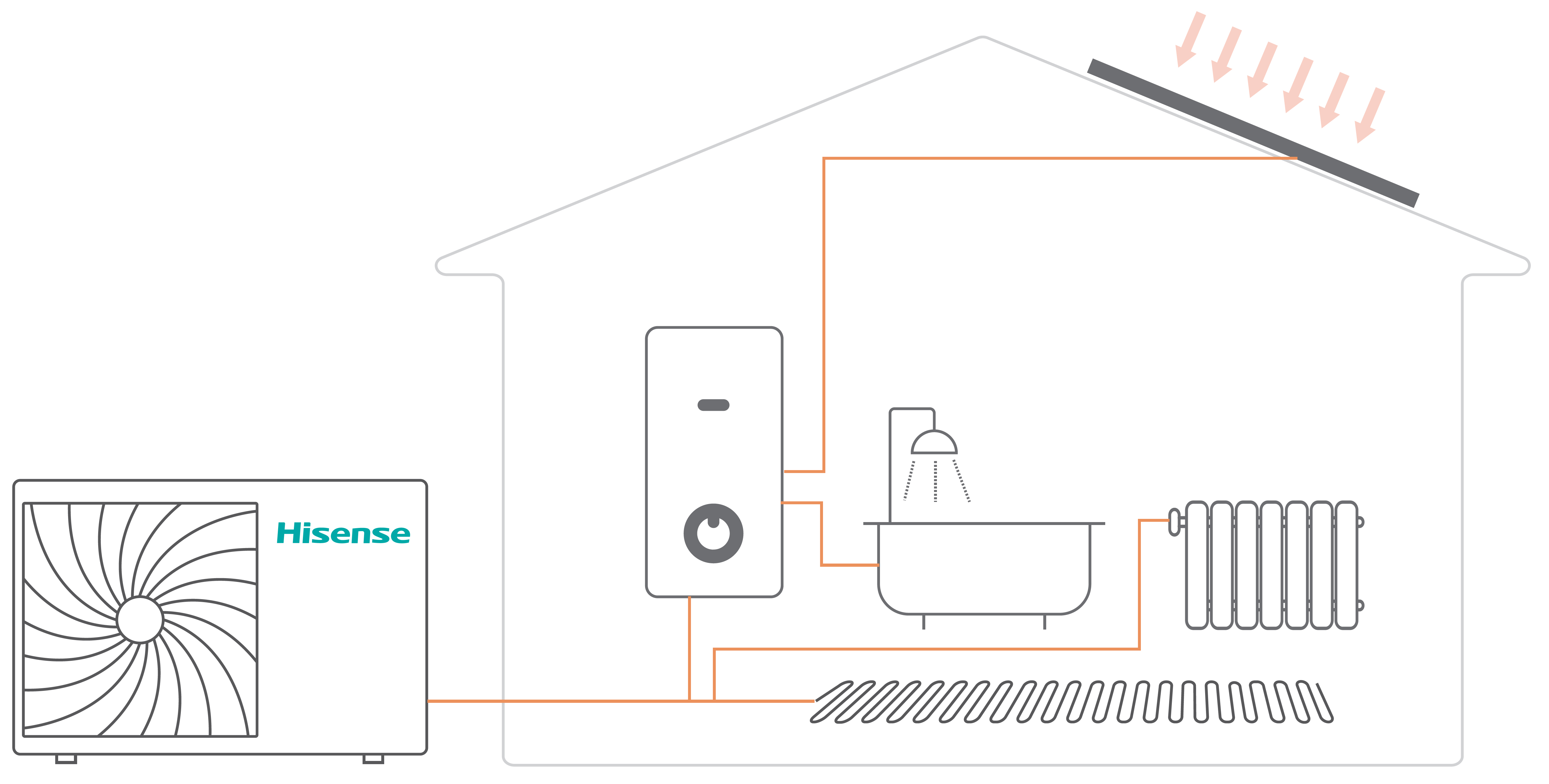

Der Hi-Therma Monoblock ist ein Luft/Wasser-Wärmepumpensystem, bei dem die wesentlichen Komponenten in der Außeneinheit zusammengefasst sind. Kältemittelleitungen zwischen Innen- und Außeneinheit sind bei dieser Bauweise nicht erforderlich. Stattdessen wird die Außeneinheit direkt über die Wasserleitungen mit dem Heizsystem verbunden.
Dadurch wird die Installation vereinfacht und der Anschluss an das bestehende Heizsystem kann ohne einen separaten Kältemittelkreislauf zwischen Außen- und Inneneinheit erfolgen. In die Monoblock-Einheit sind unter anderem ein Plattenwärmetauscher, ein Ausdehnungsgefäß und eine Umwälzpumpe integriert. Das System wird über die Heizungsleitungen angeschlossen. Ein zusätzlicher Pufferspeicher für das Heizwasser bleibt erforderlich. Die kompakte Anordnung der Komponenten erleichtert zudem den Zugang für Wartungs- und Servicearbeiten.

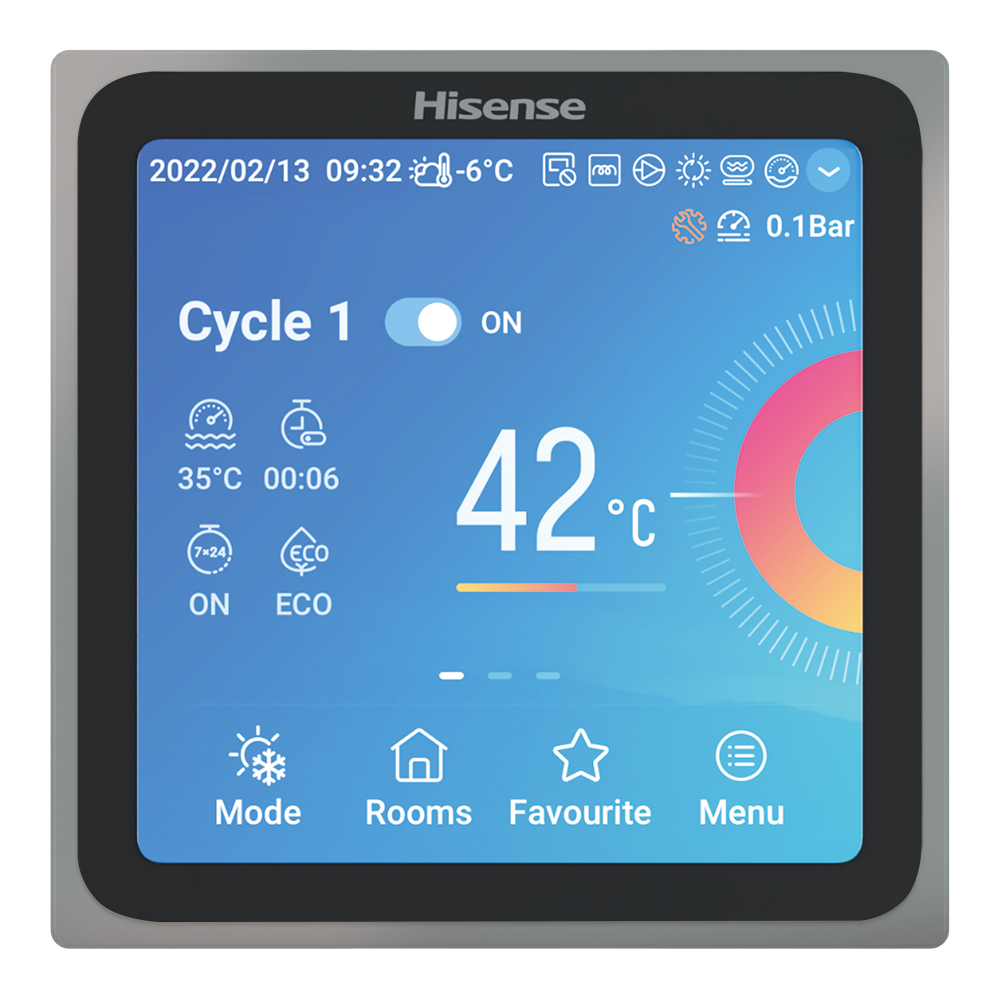

Der HSXM-FE01 Touchscreen Regler ist standardmäßig bei allen Monoblock Geräten enthalten. Optional kann er ebenfalls für die Split- und Integra Split-Systeme eingesetzt werden. Über den Regler stehen verschiedene Funktionen für Bedienung, Konfiguration und Anlagenüberwachung zur Verfügung:
- Installationsassistent zur Konfiguration des Systems
- Visualisierung von Energieverbrauch und Leistung
- Zentralisierte Steuerung verschiedener Kreisläufe und individuelle Raumsteuerung
- Anzeige von Alarmcodes und erweiterten Parametern für Wartung und Service
- Programmierung von Wochenzeitschaltuhr und Urlaubsmodus
- ECO-, Ruhe- und Nachtmodus
