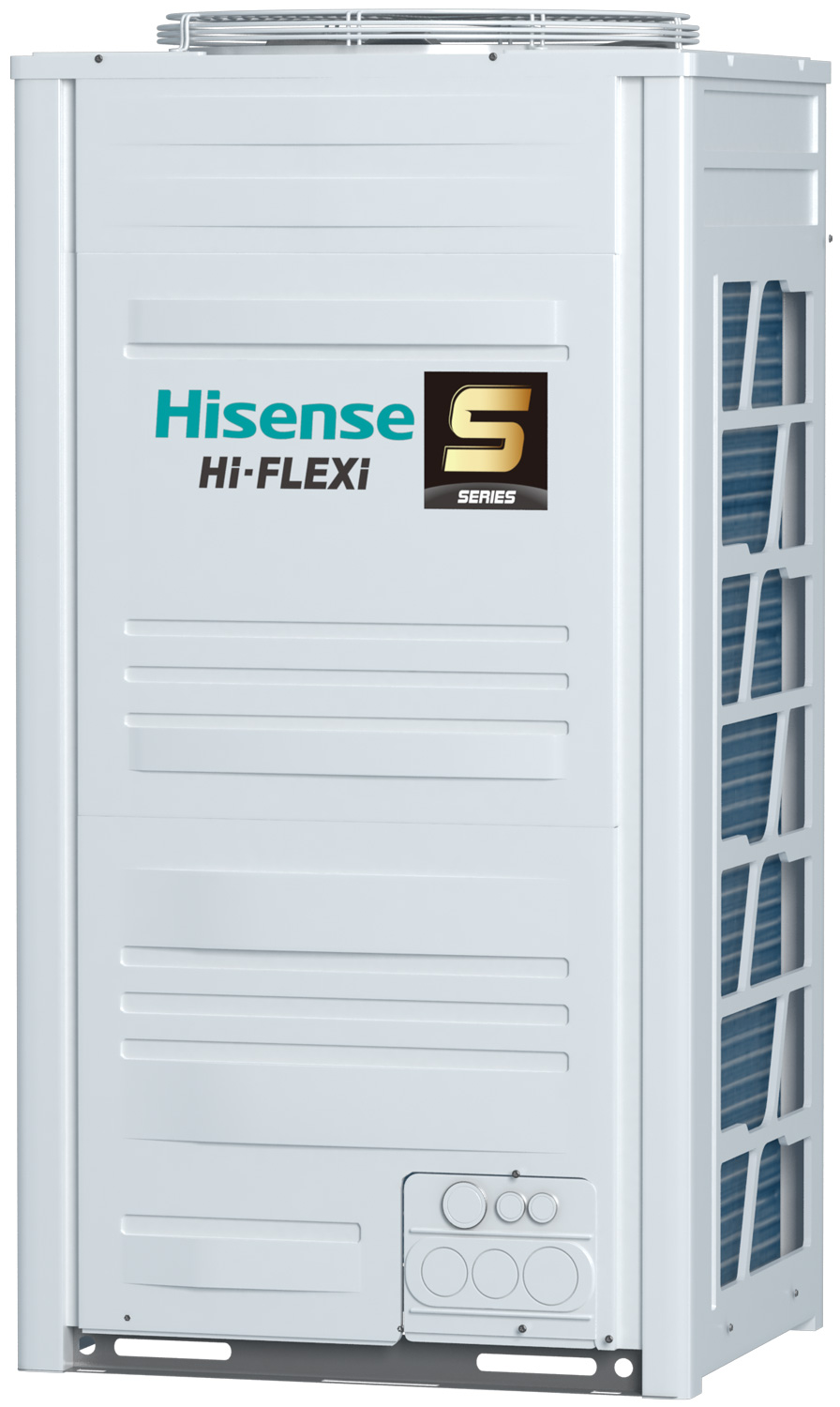

AVWT-76HKSS

Das luftgekühlte Hisense VRF 2-Leiter Klimasystem der Serie Hi-Flexi S des Typs AVWT-76HKSS ist eine leistungsstarke und flexible Lösung in modularer Bauweise für das Heizen und Kühlen von Gebäuden. Bei einer Kühlleistung von 22,4 kW können bis zu 13 Inneneinheiten an das Modul angeschlossen werden. Hier sind einige der wichtigsten Merkmale und Eigenschaften dieses Systems:

Gehäuse:
Das Gehäuse ist kompakt und wetterfest, mit einem selbsttragenden Rahmen und Paneelen aus feuerverzinktem, grundiertem und pulverlackiertem Stahlblech in Elfenbeinweiß. Es bietet einfachen Zugang für Service- und Wartungsarbeiten von vorne und von der Seite. Das Gerät kann entweder innen oder außen aufgestellt werden und verfügt über Aufstellfüße zur Montage auf Konsolenkonstruktionen. Die maximale Kühlleistung pro Modul beträgt 80 kW, bis zu 4 Geräte können am gleichen Kältekreis kombiniert werden. Durch die kompakte Bauweise ist ein Transport der Module im Normalfall selbst über Personenaufzüge möglich, die Konstruktion des Gerätegrundrahmens erlaubt den Staplertransport.

Wärmeübertrager:
Der luftgekühlte Wärmeübertrager besteht aus Kupferdrallrohren mit speziell geformten Aluminiumlamellen, die einen effizienten Wärmeaustausch und eine einfache Reinigung ermöglichen. Die innen gerillten Kupferrohre sorgen für einen geringen Luftstromwiderstand und verbesserte Wärmeübertragung. Der Wärmeübertrager ist auch im Winter weniger anfällig für Eisbildung, was die Heizleistung verbessert. Er ist korrosionsbeständig und verfügt über ein Schutzgitter.

Lüfter:
Das System verfügt über einen leise laufenden, drehzahlgeregelten Axialventilator mit frequenzgeregelten DC-Motoren. Das Luftaustrittsgitter ist speziell entwickelt, um den Schutz und die Geräuschemissionen zu optimieren. Die Ventilatoren sind hocheffizient und ermöglichen einen breiten Einsatzbereich. Die externe statische Pressung kann vor Ort angepasst werden und eine Low Noise Nachtbetriebsoption ist serienmäßig integriert.

Verdichter und Kältekreislauf:
Das System verwendet vollhermetische Scroll-Verdichter mit internem Ölabscheider, die invertergesteuert sind und auf Schwingungsdämpfern montiert sind. Sie sind hochleistungsfähig und vibrationsarm. Der Kältekreislauf besteht aus Kupferrohren mit verschiedenen Schutzvorrichtungen. Eine durchgängige Systemüberwachung ermöglicht eine präzise Steuerung des Systems und somit zu einem effizienten Verdichterbetrieb.

Mikroprozessorgesteuertes Steuer- und Regelsystem:
Das System verfügt über ein hochmodernes Steuer- und Regelsystem, das die Kommunikation und Steuerung der Innengeräte sowie zahlreiche Funktionen für den effizienten Betrieb bietet. Es bietet auch die Möglichkeit, verschiedene Fernbedienungstypen zu verwenden und kann in Gebäude-Management-Systeme integriert werden.

Systemeigenschaften:
Das VRF-System bietet in Modulkombination eine Kühlleistung bis zu 320 kW und eine Heizleistung bis zu 360 kW mit verschiedenen Innengeräte-Varianten. Es ermöglicht den Anschluss von bis zu 64 Innengeräten und bietet einen erweiterten Betriebsbereich mit Kühlbetrieb bis 52°C und Heizbetrieb bis -25°C. Die maximale Rohrleitungslänge beträgt 1000 m.

Fehlerdiagnosesystem:
Das System verfügt über ein umfassendes Fehlerdiagnosesystem, das über LED-Anzeigen oder eine Servicefernbedienung am Außengerät ausgelesen werden kann. Es zeigt Informationen zu Alarmen, Betriebsfrequenz, Temperaturen und Druck im Kältekreislauf und vielem mehr an.

Konformität mit den EG-Richtlinien:
Das Gerät entspricht folgenden EG-Richtlinien:

• EMV-Richtlinie 2004/108/EG,
• Maschinen-Richtlinie 2006/42/EG,
• Druckgeräte-Richtlinie 97/23/EG

Insgesamt handelt es sich bei diesem Hisense VRF Klimasystem um eine hochmoderne, leistungsstarke und vielseitige Lösung für die Klimatisierung von Gebäuden, die sich durch ihre Effizienz, Flexibilität und Benutzerfreundlichkeit auszeichnet.
