AVWT-190HKF5S

Hisense Außeneinheit

  • VRF 2-Leiter
  • Kühlleistung 56,0 kW
  • Heizleistung 63,0 kW
  • Bis zu 3 Module kombinierbar
  • 40 max. anschließbare Inneneinheiten der VRF-Geräteserie
  • Auslastung 30-200 %
  • Bis zu 128 anschließbare Inneneinheiten in Modulkombination

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

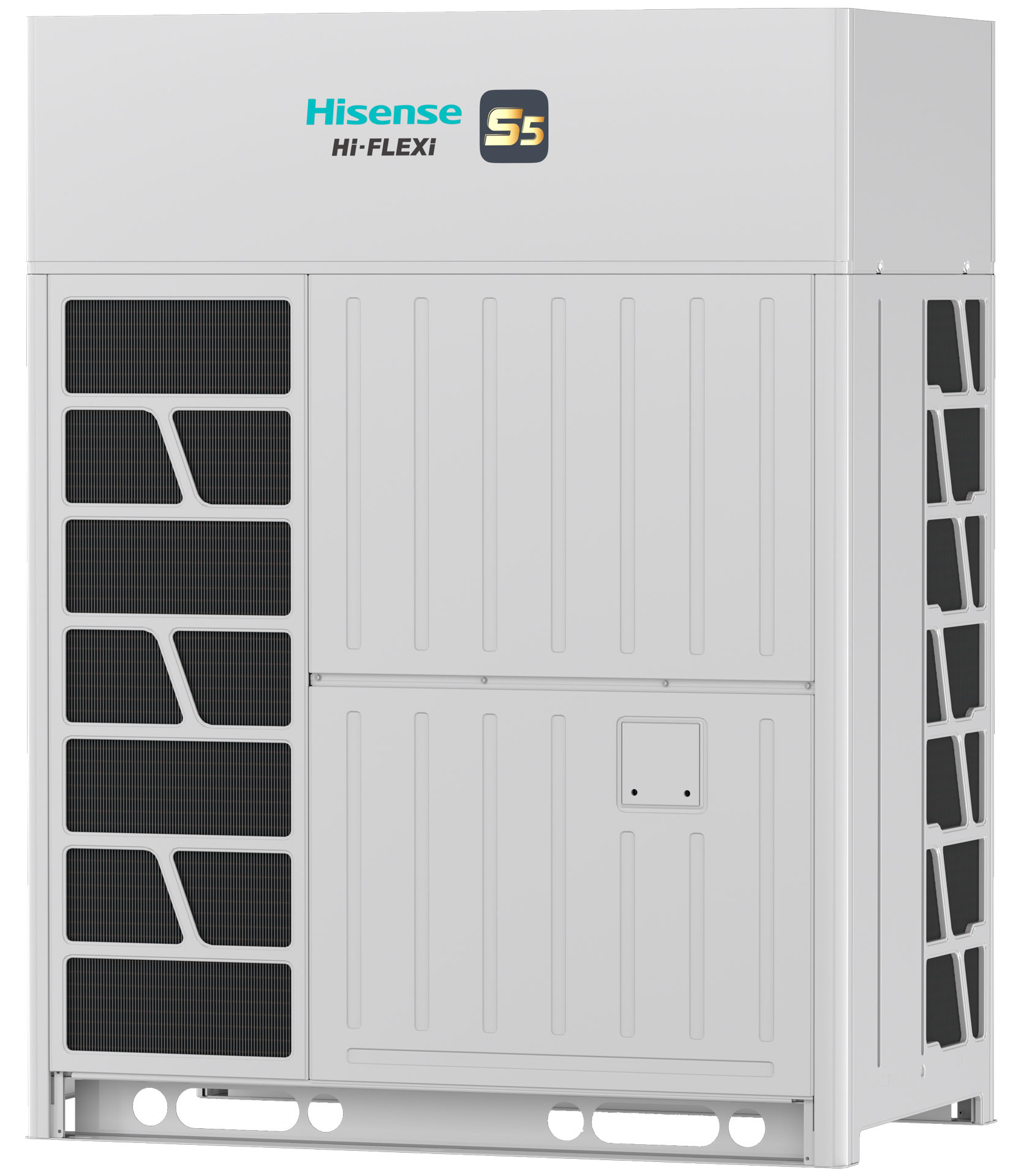

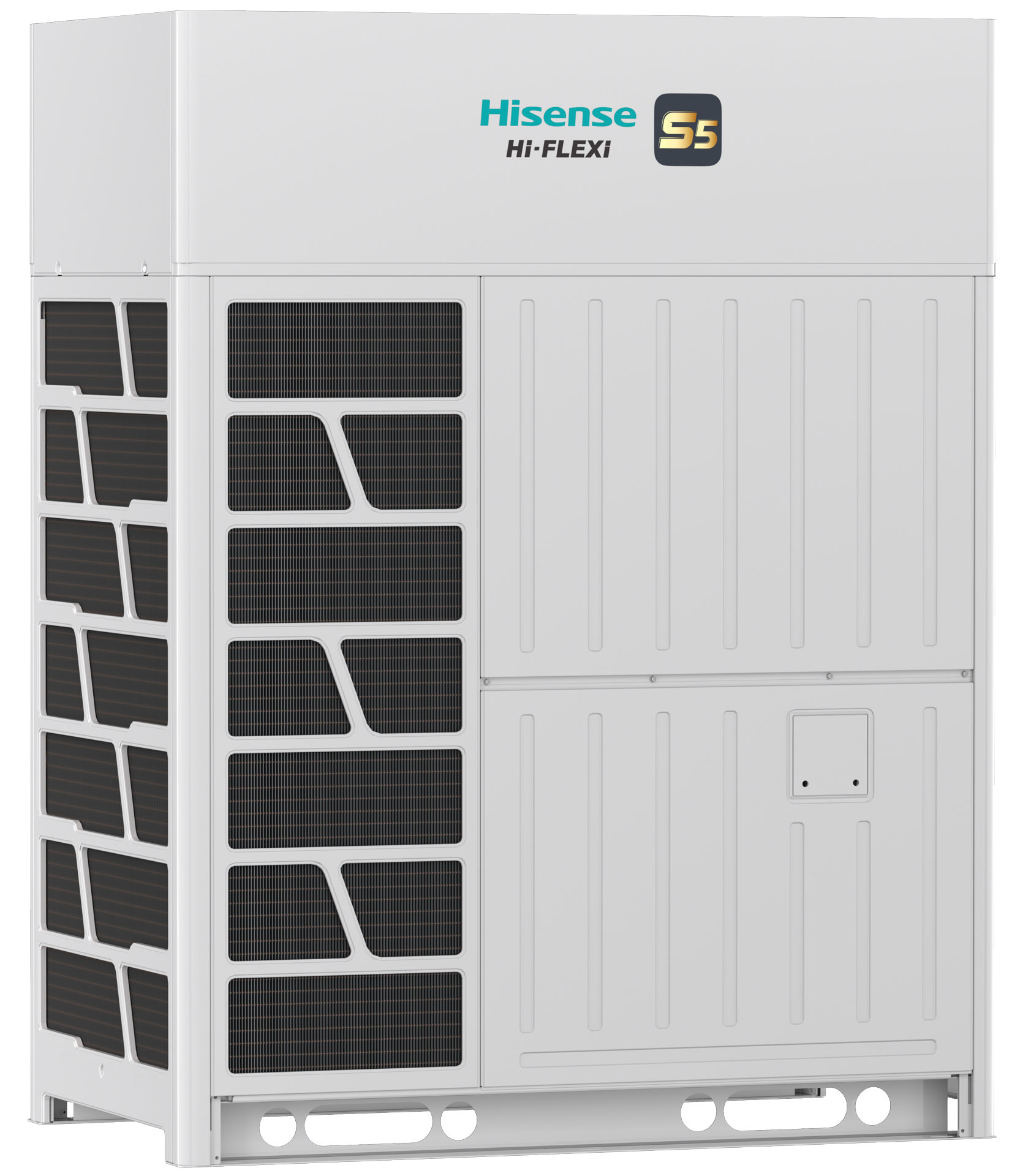

Die luftgekühlte Außeneinheit AVWT-190HKF5S aus der Hi-Flexi S5-Serie von Hisense ist ein leistungsstarkes und vielseitiges VRF-System im 2-Leiter-Design zum Kühlen oder Heizen. Mit einer Kühlleistung von 56,0 kW und einer Heizleistung von 63,0 kW ermöglicht sie die flexible Versorgung von bis zu 40 Inneneinheiten. Dabei lässt sich die Auslastung der angeschlossenen Inneneinheiten zwischen 30 % und 200 % skalieren. Bis zu drei Module können zu einem System kombiniert werden, wodurch sich die Gesamtleistung auf 300,0 kW (Kühlen)/ 339,0 kW (Heizen) und Anschlussvielfalt signifikant erhöhen – ideal für komplexe gewerbliche Anwendungen mit hohen Effizienzanforderungen.

Das Gerät überzeugt durch sein kompaktes, wetterfestes Gehäuse mit pulverbeschichteten, feuerverzinkten Stahlpaneelen in grauweißer Farbgebung. Wartungsarbeiten sind bequem über die Frontseite zugänglich, während stabile Standfüße eine sichere Montage gewährleisten. Der modulare Aufbau des Gehäuses erleichtert den Transport – selbst über Aufzüge – und ermöglicht den einfachen Verbund mehrerer Außengeräte.

Ein effizienter CU/AL-Wärmeübertrager mit innen gerillten Kupferrohren und speziell geformten Aluminiumlamellen sorgt für maximalen Wärmeaustausch bei gleichzeitig geringem Luftwiderstand. Eine Selbstreinigungsfunktion und ein robuster Oberflächenschutz garantieren eine hohe Langlebigkeit, auch unter anspruchsvollen Umweltbedingungen.

Die integrierten, leise laufenden DC-Axialventilatoren mit Inverterregelung arbeiten energieeffizient und geräuscharm. Der serienmäßig aktivierbare Low-Noise- sowie Night-Shift-Modus senken die Schallemissionen im sensiblen Nachtbetrieb zusätzlich. Für besondere Einbausituationen kann die externe statische Pressung auf bis zu 110 Pa erhöht werden.

Der Inverter-geregelte Hochleistungs-Scrollverdichter ist auf Schwingungsdämpfern gelagert, arbeitet vibrationsarm und effizient, und ist durch eine Vielzahl von Sicherheitsfunktionen geschützt. Der Kältekreislauf ist mit hochwertigen Komponenten wie Ölabscheider, Unterkühlerkreislauf, elektronischem Expansionsventil und Sicherheitsventilen ausgestattet und werkseitig evakuiert sowie mit Transportfüllung versehen.

Das intelligente Mikroprozessor-Steuerungssystem übernimmt nicht nur die voll- und teillastoptimierte Regelung, sondern auch Funktionen wie automatische Adressierung der Innengeräte, Lastüberwachung, optimiertes Öl-Management, Backup-Betrieb bei Ausfall einzelner Komponenten, sowie eine präzise Steuerung aller relevanten Komponenten. Die Kommunikation erfolgt über das H-Link-Bussystem und ist mit zentralen Steuerungen, Touchpanels, BMS-Systemen (BACnet, RS-485) und optional auch per WiFi über mobile Geräte steuerbar.

Das System ist für den Einsatz in einem erweiterten Temperaturbereich konzipiert – bis zu -15 °C im Kühlbetrieb und -30 °C im Heizbetrieb – und bietet durchdachte Service- und Diagnosefunktionen direkt am Gerät. Die maximale Rohrleitungslänge beträgt 1.100 m.



Technische Daten Hisense Außeneinheit
Typ
AVWT-190HKF5S
Kühlleistung (kW) 56,0
Heizleistung (kW) 63,0
SEER 6,90
SCOP 5,01
Spannungsversorgung (V/Hz/Ph) 400/50/3
Betriebsbereich Kühlen (°C) -15 / +55
Betriebsbereich Heizen (°C) -30 / +30
Leistungsaufnahme Kühlen (kW) 16,37
Leistungsaufnahme Heizen (kW) 12,1
Luftvolumenstrom (m³/h) 19.020
Externe Statische Pressung (Pa) 110
Schalldruckpegel (dB(A)) 65
Schallleistungspegel (dB(A)) 88
Abmessungen HxBxT (mm) 1800x1390x825
Gewicht (Kg) 368
Kältemittelleitung Flüssigkeit (mm) 15,88
Kältemittelleitung Saug (mm) 28,6
Baureihe Hi-Flexi S5
Bauform VRF-Außengerät
Kältemittel R410A
Zubehör (Optional)
Produktgalerie überspringen

Zubehör (Optional)

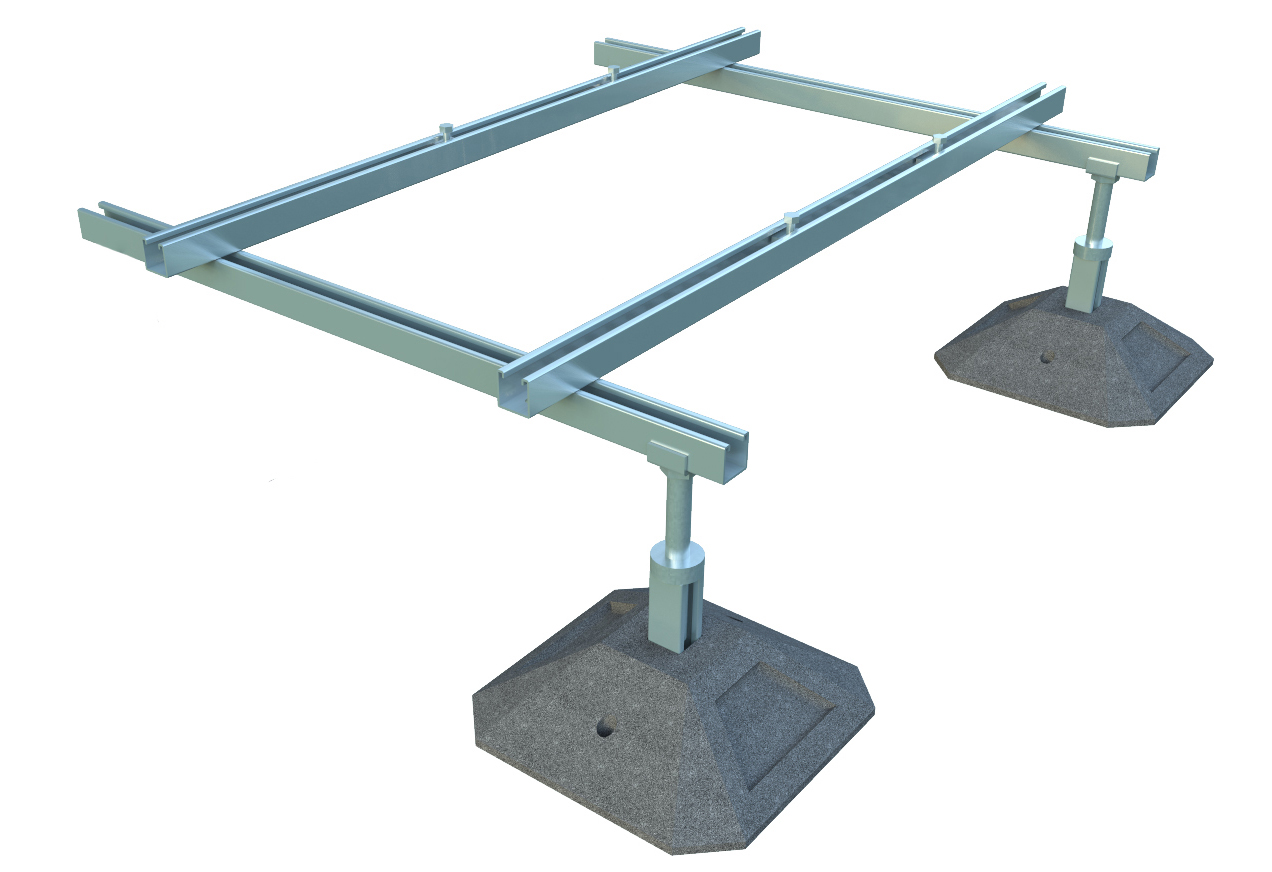

Flex-O-Frame Grundmodul XL AuRü Aufstellsystem
Flex-O-Frame Grundmodul XL
  • Schnelle und einfache Montage
  • Gute Gewichtsverteilung
  • Verzinktes Trägersystem
  • Schonende Lastverteilung durch integrierte Dämpfungsmatten je Fuß
  • Abmessungen (mm) 1.330 x 1.330
  • max. Belastung je Fuß: 200 kg
Flex-O-Frame Erweiterung XL AuRü Aufstellsystem
Flex-O-Frame Erweiterung XL
  • Erweiterung zum Flex-O-Frame Grundmodul XL
  • Schnelle und einfache Montage
  • Gute Gewichtsverteilung
  • Verzinktes Trägersystem
  • Schonende Lastverteilung durch integrierte Dämpfungsmatten je Fuß
  • Abmessungen (mm) weitere 1.330
  • max. Belastung je Fuß: 200 kg
AuRü-LC6 AuRü Auffang- und Rückhaltesystem
AuRü-LC6
  • Edelstahl-Auffangwanne mit Baumusterprüfnummer durch TÜV-Nord
  • Gegenstromsystem - Öl-Abscheider und Laubschutzgitter
  • Montageset (bei allen Standardgrößen inklusive)
  • Abmessungen (mm) 80 x 1.200 x 1.200
  • Ölauffangvolumen ca. 5,8 Liter
AuRü-LC7 AuRü Auffang- und Rückhaltesystem
AuRü-LC7
  • Edelstahl-Auffangwanne mit Baumusterprüfnummer durch TÜV-Nord
  • Gegenstromsystem Öl-Abscheider und Laubschutzgitter
  • Montageset (bei allen Standardgrößen inklusive)
  • Abmessungen (mm) 80 x 1.500 x 1.200
  • Ölauffangvolumen ca. 7,2 Liter
Flex-O-Frame Wannenbefestigung AuRü Zubehör Aufstellsystem
Flex-O-Frame Wannenbefestigung
  • Zusätzliche Fixierung der Wanne an dem Flex-O-Frame Gestell
Flex-O-Frame Wannenabhängung XL AuRü Zubehör Aufstellsystem
Flex-O-Frame Wannenabhängung XL
  • Integration der AuRü Wannen in das Flex-O-Frame Gestell
  • Einschiebemechanismus
Zugehörige Artikel (BEG)
Produktgalerie überspringen

Zugehörige Artikel (BEG)

HCCS-H64H2C1M Wifi Steuerungssystem VRF
HCCS-H64H2C1M VRF
  • Wifi Steuerungssystem für VRF Klimasysteme
  • Adapter zur Überwachung der Parameter innerhalb der angeschlossenen Komponenten und Weiterleitung an die App (App-Konto muss erstellt werden)
Hi EaA1 Zusatzplatine Hisense Netzdienlichkeit
Hi EaA1
  • Relaisbaustein für externe Ansteuerung und Überwachung einer VRF Außeneinheit
  • LED Anzeige für Eingänge und Ausgänge
  • Baustein für Hutschienenmontage
  • optionaler Kommunikationsstecker Hi PS erforderlich
  • Zusatzplatine Netzdienlichkeit BEG für VRF je Außeneinheit
HCPC-H2M4C-SG
HCPC-H2M4C-SG
  • Anzeige und Export von Energieverbrauchsdaten
  • Konfiguration und Speicherung auf SD-Karte
  • Datenspeicherung/ verarbeitung für BEG-Förderung
