AVL-54UXJSHA

Hisense Inneneinheit

Kühlleistung 16,0 kW
Heizleistung 18,0 kW

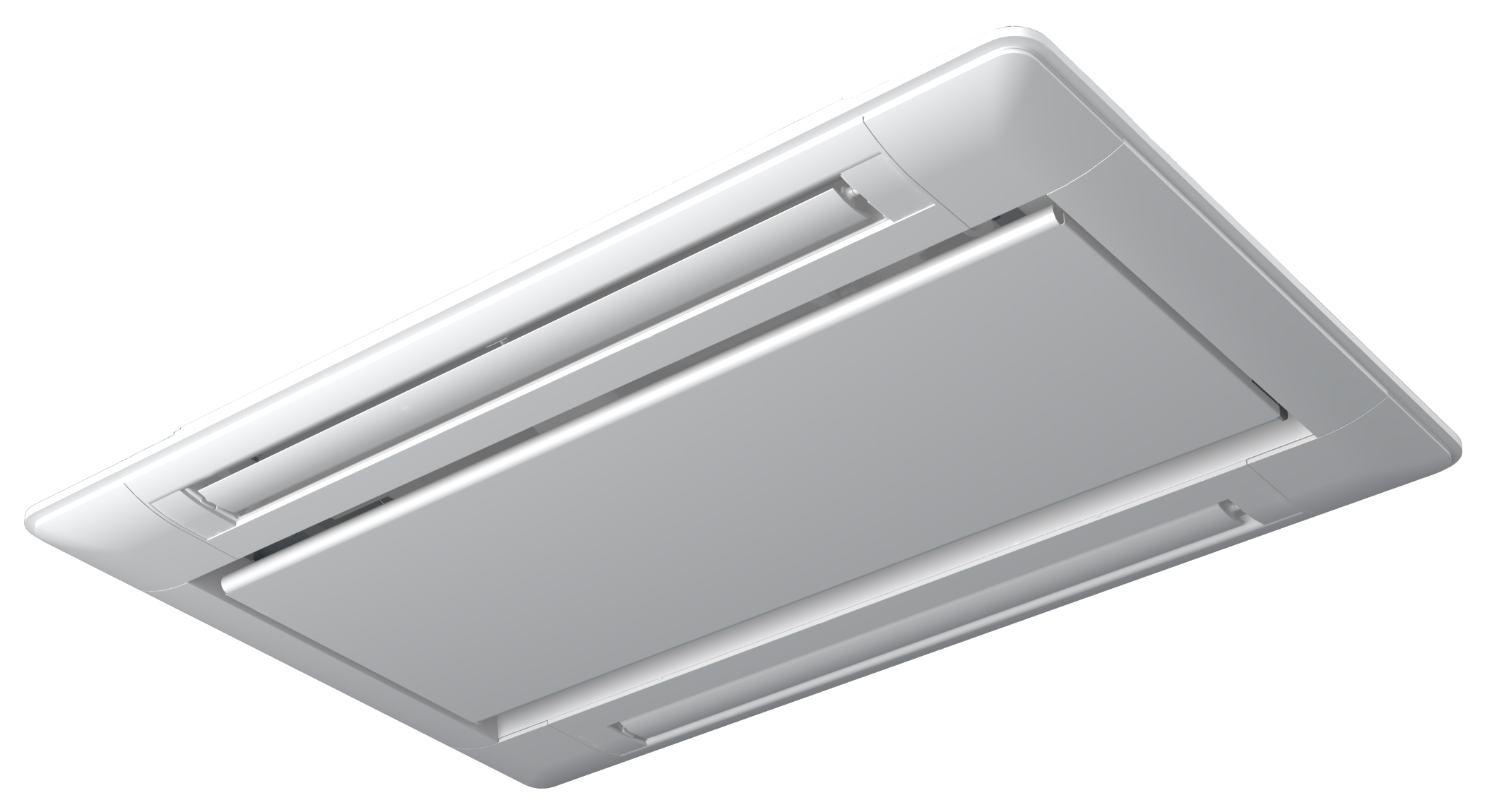

High Performance Paneel mit Autoswingfunktion
Inkl. Kondensathebepumpe
Lüftergeneration low noise Design
Vier Lüfterstufen

Um bestellen zu können, registrieren oder loggen Sie sich bitte hier als zertifizierter Fachbetrieb ein!

Versandkostenfrei

Derzeit nicht auf Lager, bereits nachbestellt. Bestellung möglich. Lieferzeit gemäß Auftragsbestätigung.

Produktbeschreibung

Informationen

Die Hisense AVL 2-Wege-Kassetten eignen sich besonders für Räume, in denen der Einsatz einer 4-Wege- oder 1-Wege-Kassette aufgrund der baulichen Gegebenheiten nicht möglich ist. Die kompakte Bauform ermöglicht eine flexible Integration beispielsweise in Restaurants, Büros, Hotelzimmern oder Filialen. Mit 11 Leistungsstufen stehen Kühlleistungen von 2,2 bis 16,0 kW und Heizleistungen von 2,8 bis 18,0 kW zur Verfügung.

Die Geräte verfügen über eine integrierte Tauwasserwanne und eine Kondensathebepumpe mit einer Förderhöhe von bis zu 850 mm ab Geräteunterkante. Zwei motorisch verstellbare Luftleitlamellen ermöglichen eine gezielte Anpassung der Luftführung an den jeweiligen Raum und lassen sich über die Fernbedienung steuern. Der regenerierbare Luftfilter ist leicht zugänglich und kann zur Reinigung entnommen werden.

Der mehrstufige Lüfter unterstützt einen geräuscharmen Betrieb und ermöglicht die Anpassung der Luftmenge. Der Wärmeübertrager aus Kupferrohr und Aluminiumlamellen verfügt über eine spezielle Beschichtung zur Unterstützung des Kondensatablaufs.

Die Mikroprozessorsteuerung übernimmt die Regelung und Überwachung der Inneneinheit über das Hisense H-Link BUS-System. Eine PID-Regelung des Expansionsventils passt die Kältemittelmenge an die jeweiligen Betriebsbedingungen an. Ergänzend stehen Funktionen wie Selbstdiagnose mit Memory-Funktion sowie eine manuelle oder automatische Ventilatorsteuerung zur Verfügung.

Merkmale

Innovative Technologien

Kompaktes und klassisches Design

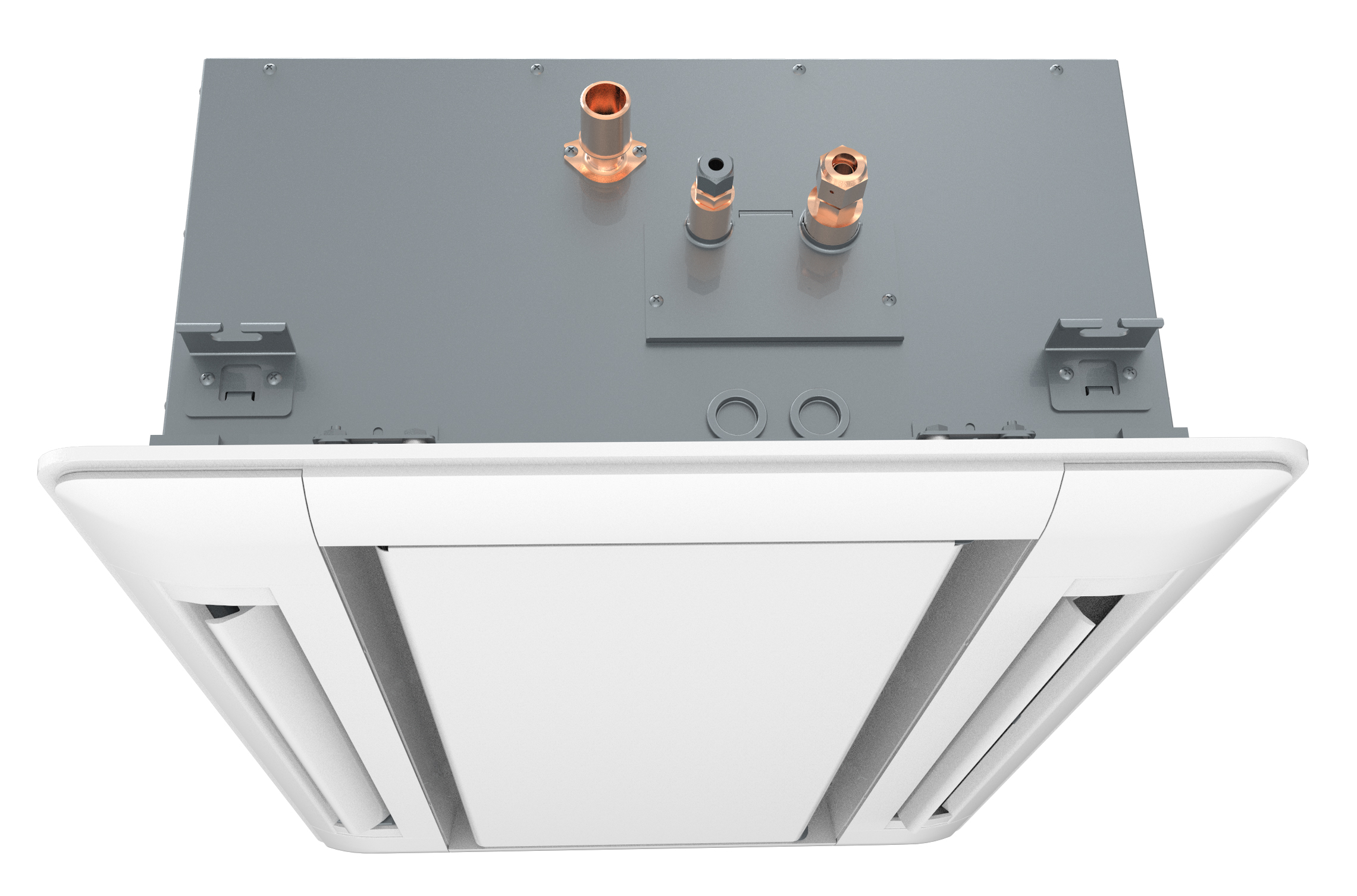

Die schlanke Struktur der Kassette mit einer Höhe von nur 310 mm kann in Deckenräumen mit minimalem Platzbedarf installiert werden. Aufgrund der kompakten Bauweise lassen sich schmale Korridore oder abgegrenzte Räume am besten mit einer 2-Wege-Kassette ausstatten.

Vereinfachung der Montage Dank großer Förderhöhe

Serienmäßig integrierte DC Tauwasserpumpe mit maximaler Ablaufleistung bis zu 850 mm Höhe.

Individuelle Lamellensteuerung

Zwei Luftaustrittslamellen sind in Verbindung mit einer Kabelfernbedienung einzeln ansteuerbar. Der Einstellwinkel lässt sich in bis zu 7 Stufen von 27° bis 84° im Kühl- und Heizbetrieb verstellen.

Optionale Verlängerung der Luftführung

Dank vorgestanzter Vorrichtung ist es möglich, die Luftführung des Luftaustritts zu verlängern, um z.B. die Verteilungsfläche um die Ecken ohne zusätzliche Innenheiten zu vergrößern. Nur in Verbindung mit Kabelfernbedienung HYXE-VC01.

Kühlleistung (kW)	16,0
Heizleistung (kW)	18,0
Spannungsversorgung (V/Hz/Ph)	230/50/1
Leistungsaufnahme Kühlen (kW)	0,057 (2x)
Leistungsaufnahme Heizen (kW)	0,057 (2x)
Luftvolumenstrom (m³/h)	2.280/1.700/1.445
Schalldruckpegel (dB(A))	49/43/40
Abmessungen HxBxT (mm)	300 x 1.420 x 620
Abmessungen Paneel HxBxT (mm)	30x1.660x710
Gewicht (kg)	39
Kältemittelleitung Flüssigkeit (mm)	9,53
Kältemittelleitung Saug (mm)	15,88
Baureihe	AVL
Bauform	2-Wege-Kassette
Kältemittel	R410A
Zugehörige Außeneinheit	VRF-Außeneinheiten

Bis 12 kW: Energieeffizienzklassen (Spektrum A+++ bis D) gemäß EU-Verordnung Nr. 626/2011
Ab 12 kW: SEER/SCOP-Werte basieren auf der Norm EN 14825:2022 und der EU-Verordnung 2016/2281
