AUD125UX4REH8

Hisense Inneneinheit PAC R32

  • Kühlleistung: 12,1 kW
  • Heizleistung: 13,5 kW
  • Hi-Nano Luftreinigungssystem
  • Für Mono- und Simultanbetrieb
  • DC Lüftermotor mit drei Lüfterstufen
  • Auskühlschutz +8 °C
  • inkl. Kabelfernbedienung YXE-C01U1
  • Infrarotfernbedienung optional

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

Die Hisense AUD Deckeneinbau-/Kanalgeräte überzeugen durch ihre besonders flache Bauweise. Dank der kompakten Abmessungen eignen sie sich ideal für den platzsparenden Einbau – perfekt für den Einsatz in Büroräumen, Hotelzimmern oder anderen Anwendungen mit begrenztem Deckenraum. Erhältlich in fünf Leistungsstufen bieten die Geräte Kühlleistungen von 10,0 bis 23,0 kW sowie Heizleistungen von 11,0 bis 25,0 kW.

Das mit R32 vorgefüllte System verfügt über ein robustes Gehäuse aus galvanisiertem Stahlblech, das schall- und wärmedämmend ausgekleidet ist. Alle Versorgungsanschlüsse sind seitlich angeordnet. Ein Luftansaugfilter ist serienmäßig vorhanden. Die integrierte Tauwasserwanne mit Schwimmerschalter sowie die leistungsstarke Kondensathebepumpe ermöglichen eine zuverlässige Wasserabfuhr bis zu einer Förderhöhe von 1.200 mm ab Geräteunterkante. Die Luftansaugung ist flexibel von unten oder hinten möglich. Bauseitige Luftansaug- oder Ausblasgitter können für gestalterische Freiheit angebunden werden.

Der leise arbeitende, mehrstufige Lüftermotor gewährleistet einen besonders geräuscharmen Betrieb bei hoher Luftleistung. Die externe statische Pressung (ESP) ist stufenlos bis 200 Pa einstellbar. Der Wärmeübertrager besteht aus einer hocheffizienten CU/Al-Kombination und ist mit einer speziellen Beschichtung für optimierten Kondensatablauf versehen. Eine intelligente Mikroprozessorsteuerung ermöglicht die präzise Regelung und Überwachung der Inneneinheit.

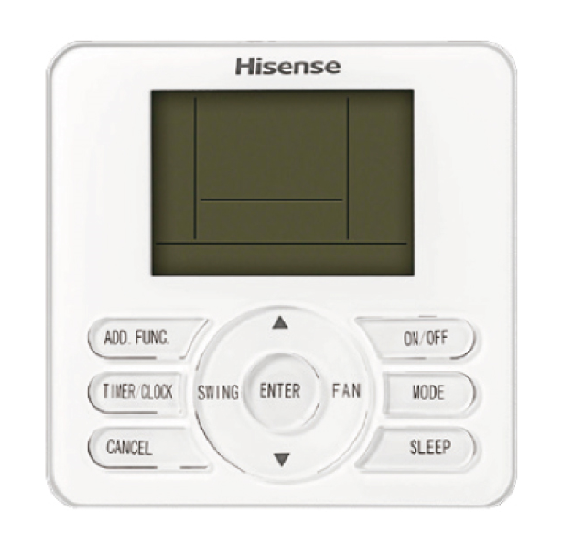

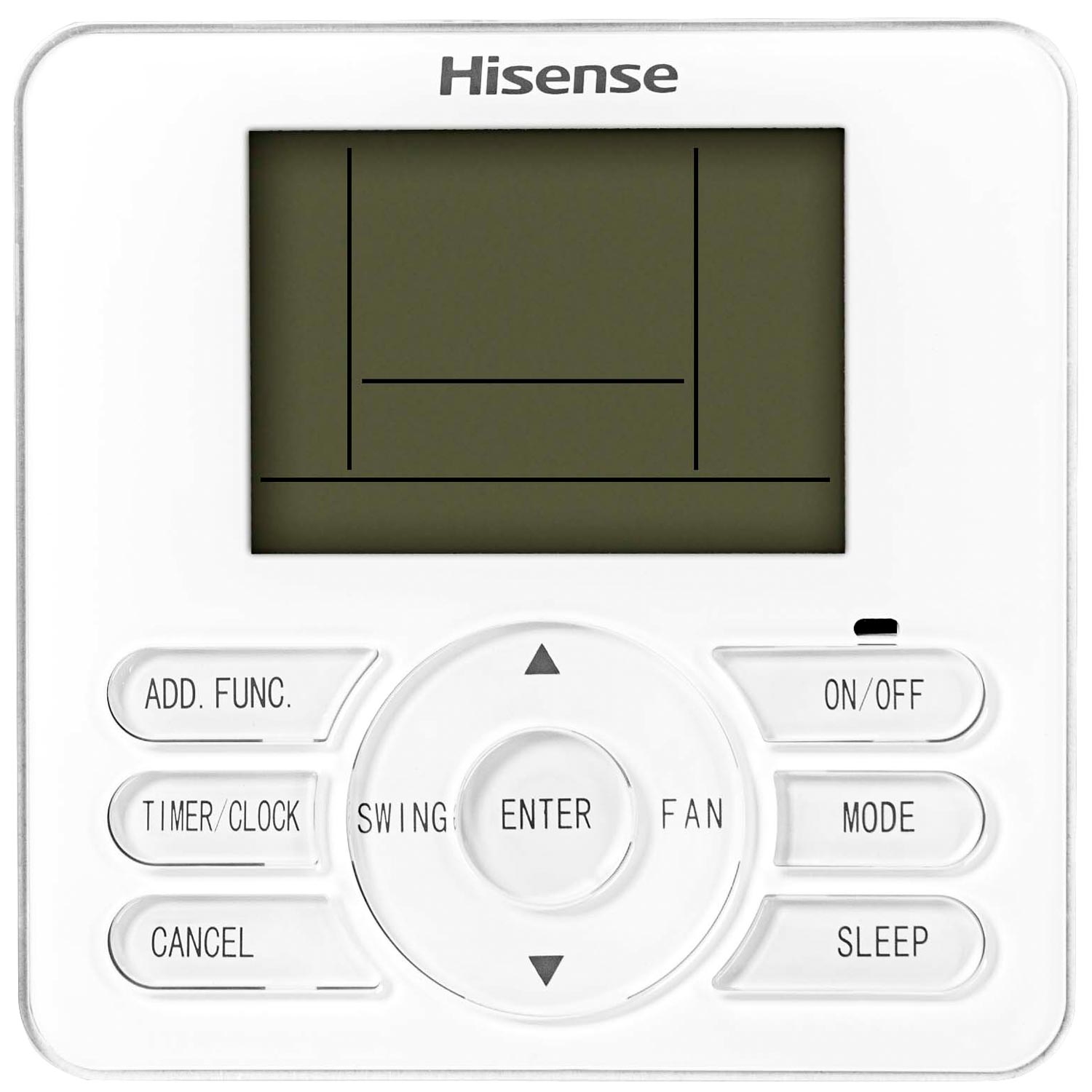

Die im Lieferumfang enthaltene Kabelfernbedienung YXE-C01U1 verfügt über einen integrierten Raumtemperatursensor und bietet vielfältige Steuerungsmöglichkeiten: Ein/Aus, Betriebsartenwahl (Kühlen/Heizen 16–30 °C), Entfeuchtung, automatische Temperaturregelung, drei Lüfterstufen, automatische oder manuelle Lüfterumschaltung, Moduswechsel sowie Timerfunktion. Eine integrierte Selbstdiagnosefunktion erleichtert die Fehlersuche. Zusätzlich steht ein potentialfreier Kontakt, der das externe Ein- und Ausschalten ermöglicht sowie ein Störmeldekontakt zur Verfügung.

Für größere Installationen ist mit der optionalen Schnittstelle B544 eine Gruppenschaltung mehrerer Innengeräte über eine gemeinsame Kabelfernbedienung realisierbar – ideal für den Einsatz in Büros, Konferenzräumen oder Hotelbereichen mit mehreren Räumen.

Fazit:
Die Hisense AUD Inneneinheiten bieten eine leistungsstarke, geräuscharme und flexible Klimatisierungslösung – perfekt geeignet für moderne Raumkonzepte mit begrenztem Installationsraum.

Merkmale
Innovative Technologien
Flaches Design

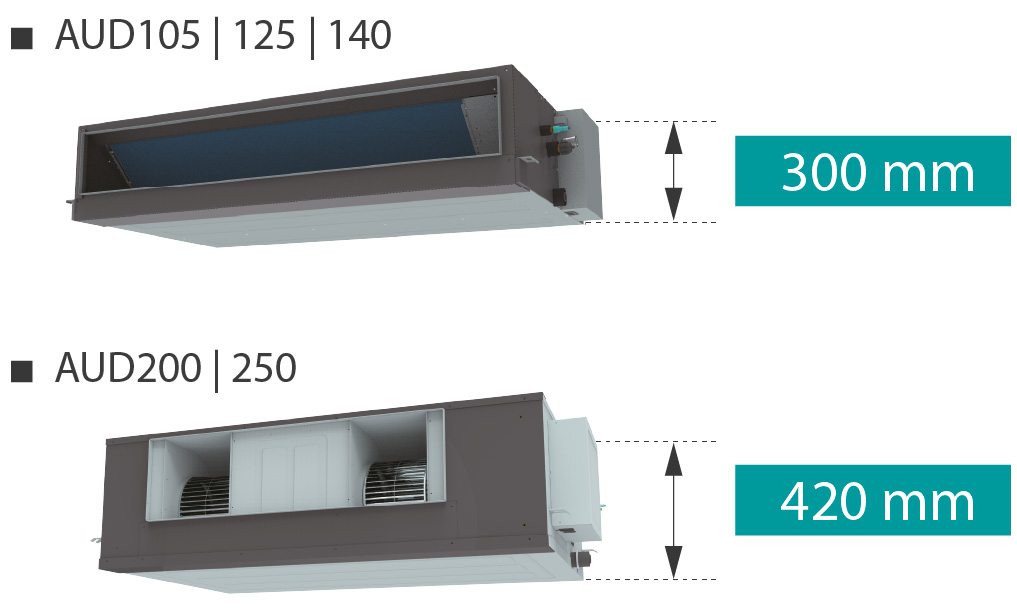

Die AUD Kanalgeräte von 10,0 kW bis 23,0 kW haben eine Höhe von nur 300 mm bzw. 420 mm und eignen sich ideal für einen platzsparenden Einbau.
Flexible Installation

Abhängig vom verfügbaren Platz in der Decke gibt es mehrere Möglichkeiten zum Anschluss der Luftansaugung. Bei Bedarf kann der Lufteintritt von der hinteren Seite auf die untere Seite geändert werden (nur AUD105 bis 140). Wahlweise frei ansaugend oder über ein Lufteintrittsgitter.

*Es wird empfohlen, die Ansaugung von hinten zu wählen, da der Geräusch­pegel bei der Ansaugung von hinten in etwa 5 db(A) niedriger als bei der Ansaugung von unten ist.
1 Pa ESP Einstellung

Die Einstellung des externen statischen Drucks (ESP) kann über die Kabelfernbedienung vorgenommen werden. Dank einer Genauigkeit von 1 Pa ist die ESP-Einstellung eine der präzisesten ihrer Klasse. Die Einstellung kann bis 200 Pa bzw. 250 Pa erfolgen.

Integrierte Kondensat­hebepumpe

Serienmäßig integrierte DC Kondensat­hebepumpe mit maximaler Ablaufleistung bis zu 1200 mm Höhe ab Geräteunterkante.

HI-NANO

Mithilfe des HI-NANO Generators werden durch Freisetzung von Hydroxylradikalen im ganzen Raum Schadstoffe, Viren und Bakterien inaktiviert und unangenehme Gerüche beseitigt. Das Ergebnis - eine von Schadstoffen befreite, saubere Raumluft..

Technische Daten Hisense Inneneinheit PAC R32
Typ
AUD125UX4REH8
Kühlleistung (kW) 12,1
Heizleistung (kW) 13,5
SEER 6,20
SCOP 4,27
Spannungsversorgung (V/Hz/Ph) 400/50/3
Betriebsbereich Kühlen (°C) -15 / +52
Betriebsbereich Heizen (°C) -20 / +24
Leistungsaufnahme Kühlen (kW) 3,67
Leistungsaufnahme Heizen (kW) 3,64
Leistungsbereich Heizen (kW) (3,4-14,4)
Leistungsbereich Kühlen (kW) (3,9-13,2)
Luftvolumenstrom (m³/h) 2.400/2.200/1.900
Externe Statische Pressung (Pa) 50 (200)
Schalldruckpegel (dB(A)) 43/40/37
Schallleistungspegel (dB(A)) 63
Abmessungen HxBxT (mm) 300x1.400x800
Gewicht (Kg) 53
Kältemittelleitung Flüssigkeit (mm) 9,52
Kältemittelleitung Saug (mm) 15,88
Baureihe AUD
Bauform Kanalgerät
Kältemittel R32
Zugehörige Außeneinheit AUW125U6RN8
Steuerleitung NYM (mm²) 4x1,5 (ab 15m Länge s. Installationsanleitung IE)
Zugehörige Artikel
Produktgalerie überspringen

Zugehörige Artikel

AUW125U6RN8 Hisense Außeneinheit R32
AUW125U6RN8
  • Kühlleistung: 12,1 kW
  • Heizleistung: 13,5 kW
  • Für Mono- und Simultanbetrieb
  • Full DC Invertertechnologie
  • Kältemittel R32
  • Heizen bis -20 °C, Kühlen bis -15 °C
  • Auskühlschutz +8 °C
Zubehör (Optional)
Produktgalerie überspringen

Zubehör (Optional)

R-A01Z
R-A01Z
  • Infrarotempfänger für PAC Kanalgeräte
  • Einbau in Wand oder Decke
R2-01
R2-01
  • Basisfunktionen Kühlen, Heizen, Lüften, Entfeuchten
  • Temperatureinstellung
  • Wahl der Lüfterstufen
  • Timerfunktionen 24h
  • Eco- und Smartmodus
  • Ein / Aus der Displayanzeige am Gerät
  • Quiet Modus
AEH-W4G1(2)
AEH-W4G1(2)
  • Hisense WiFi Empfänger für RAC/PAC Klimasysteme
  • ConnectLife App kompatibel
YXE-E01U Hisense Fernbedienung
YXE-E01U
  • Temperatur-, Lüfter und Moduswahl
  • Timerfunktionen und Filterwartungssignal
  • Fehlerdiagnostik und Parameterkontrolle
  • Soft-Touch-Key Tasten
  • Infrarotempfänger für L1 Infrarotsender
  • UP Dose oder Aufputzrahmen erforderlich
B544(E)
B544(E)
  • Kommunikationsglied zwischen Modbus, BACnet, Simultan oder Zentral Netzwerkprotokoll und Innengeräten der Hisense RAC/PAC-Geräteserie
